产品详情
0

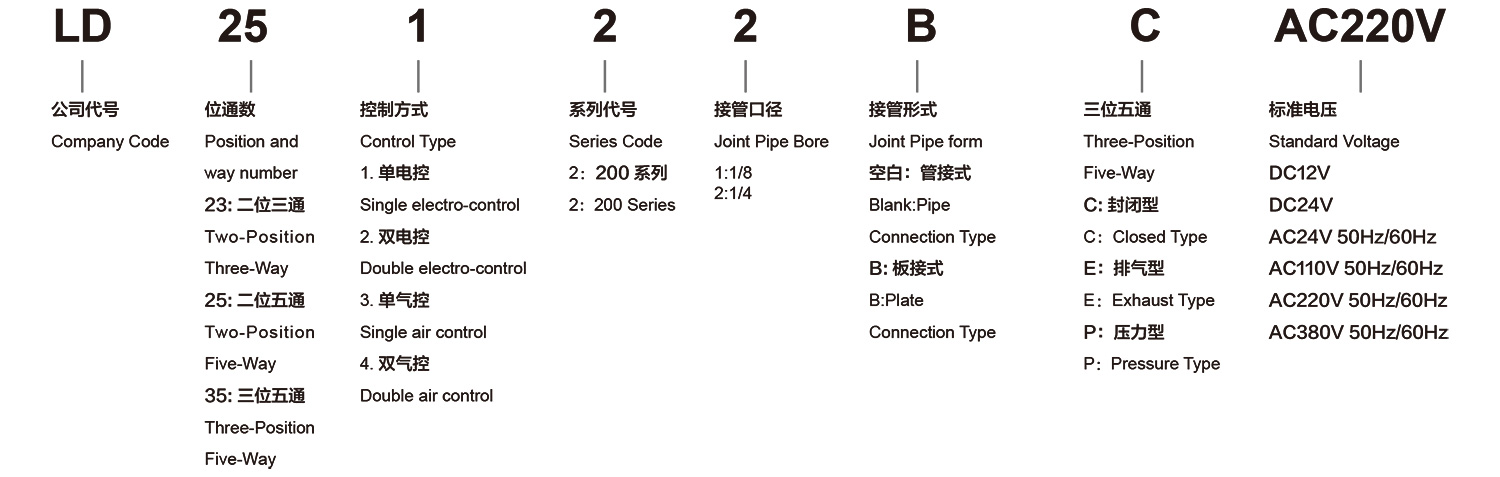

订购代号
规格
|
型号 |
LD23121 |
LD23221 | LD23122 | LD23222 |
LD25121 |
LD25221 | LD35221C | LD35221E | LD35221P | LD25122 | LD25222 | LD35222C | LD35222E | LD35222P |
| LD23321 | LD23421 | LD23322 | LD23422 | LD25321 | LD25421 | LD35421C | LD35421E | LD35421P | LD25322 | LD25422 | LD35422C | LD35422E | LD35422P | |
|
工作介质 |
经40微米过滤的空气 |
|||||||||||||
|
动作方式 |
内部先导式 |
|||||||||||||
|
接管口径 |
进气=出气=G1/8 |
进气=出气=G1/4 |
进气 = 出气 = 排气 =G1/8 |
进气 = 出气 = 排气 =G1/4 排气 =G1/8 | ||||||||||
|
位置数 |
二位三通 |
二位五通 |
三位五通 | 二位五通 | 三位五通 | |||||||||
|
工作温度 |
5~50℃ (41-122° F) |
|||||||||||||
|
有效截面积 |
14mm²(Cv=0.78) |
16mm²(Cv=0.89) |
5.5mm²(Cv=0.31) |
5mm²(Cv=0.28) | 12mm²(Cv=0.67) | 9mm²(Cv=0.5) | ||||||||
|
使用压力 |
0.15~0.8MPa |
|||||||||||||
|
最大耐压力 |
1.2MPa |
|||||||||||||
|
耗电量 |
AC：3VA DC:3.7W |
|||||||||||||
|
保护等级 |
IP65 (DIN40050) |
|||||||||||||
|
绝缘性 |
F级 |
|||||||||||||
|
接线形式 |
出线式或端子式 |
|||||||||||||
|
电压范围 |
±10% |
|||||||||||||
|
最高动作频率 |
每秒 5 次 |
每秒 3 次 | 每秒 5 次 | 每秒 3 次 | ||||||||||
|
最短励磁时间 |
0.05 秒 |
|||||||||||||

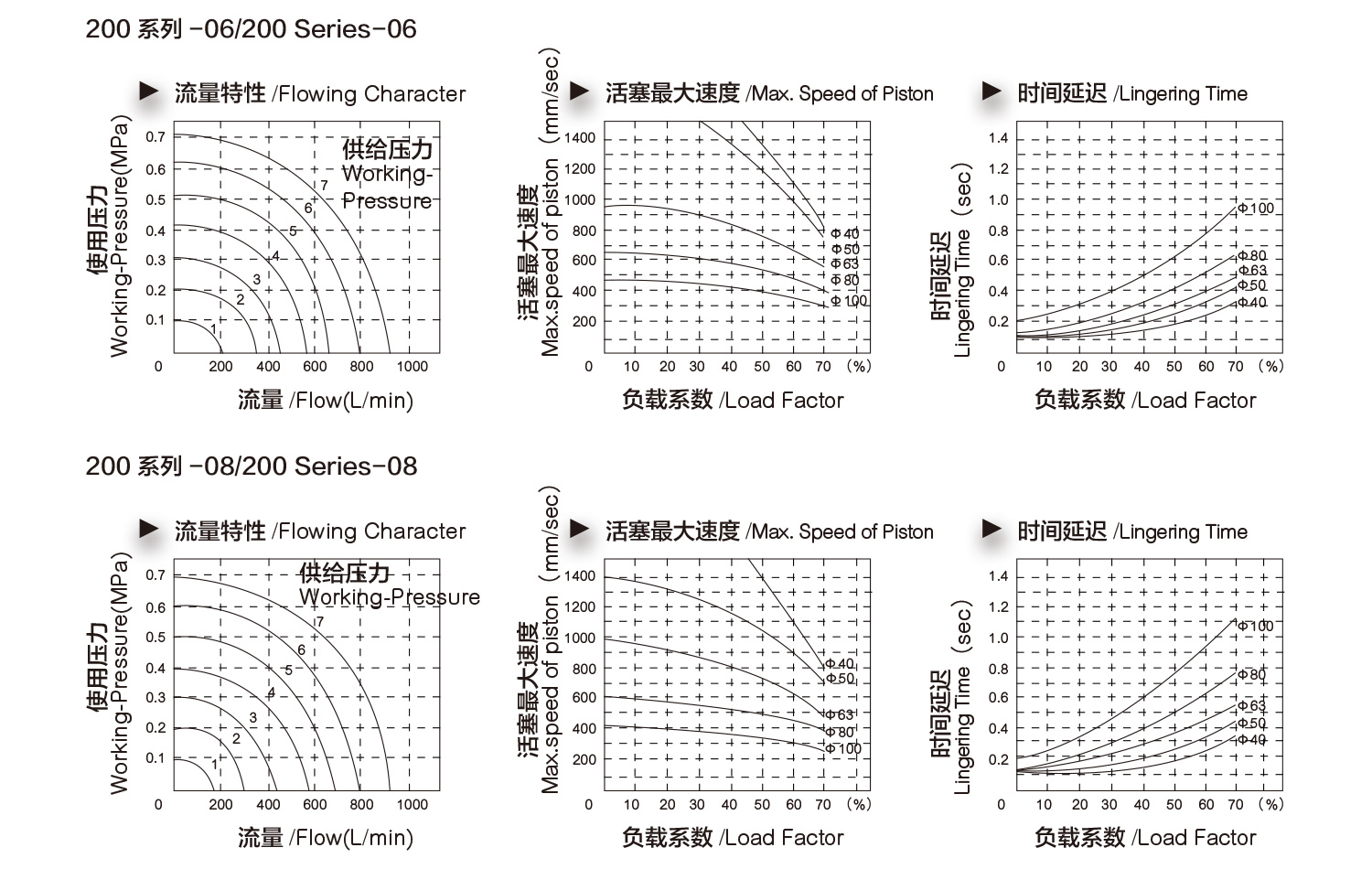

流量特性
测试条件
压力
0.5MPa
使用接管
PU 管8x6 内径：6mm
使用接头
4V210-06:PC8-01
4V210-08:PC8-02
负载系数
负载系数=负载 /气缸理论推力 ×100%
气缸行程
300mm
电磁阀型号
4V200 系列

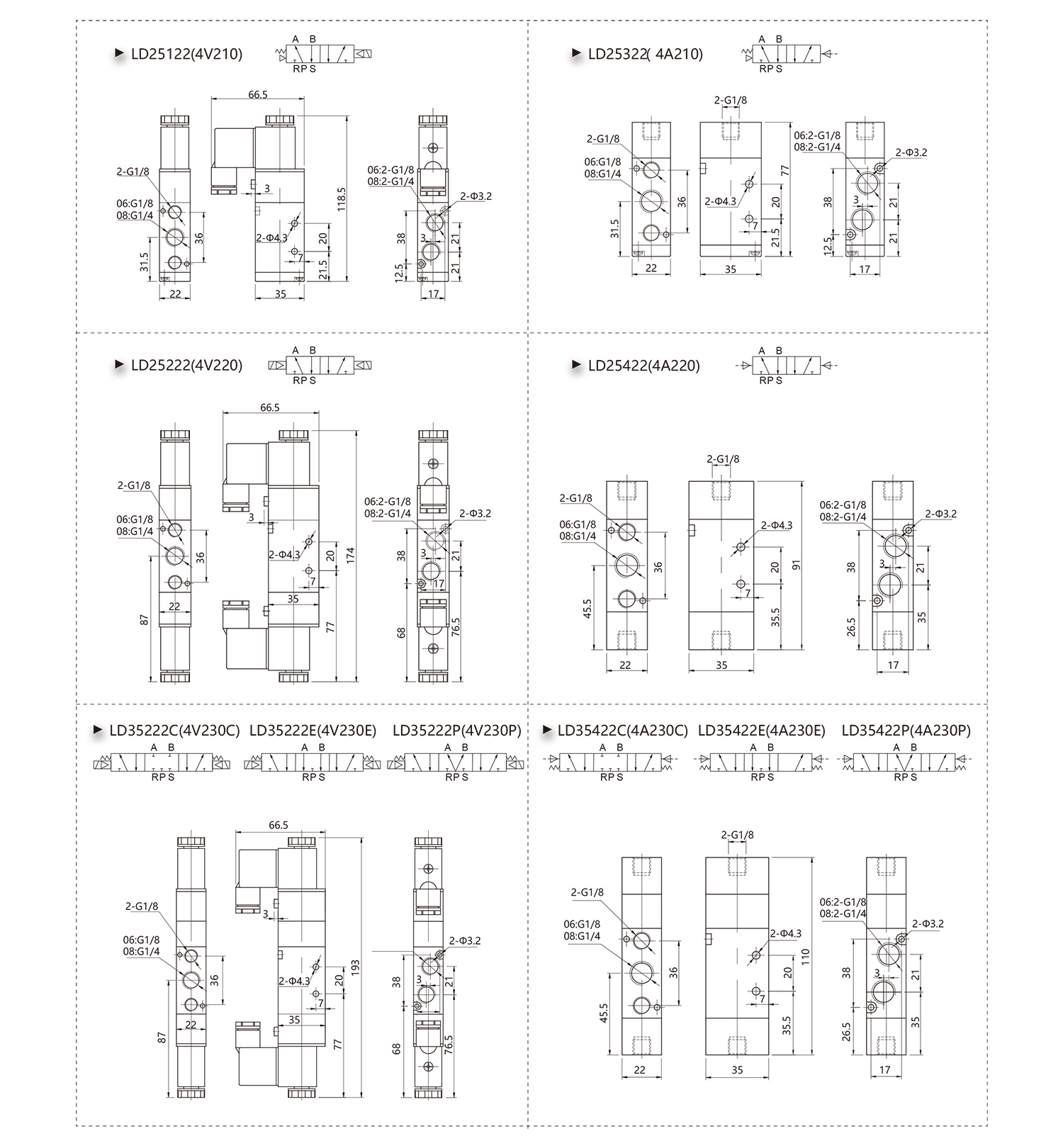

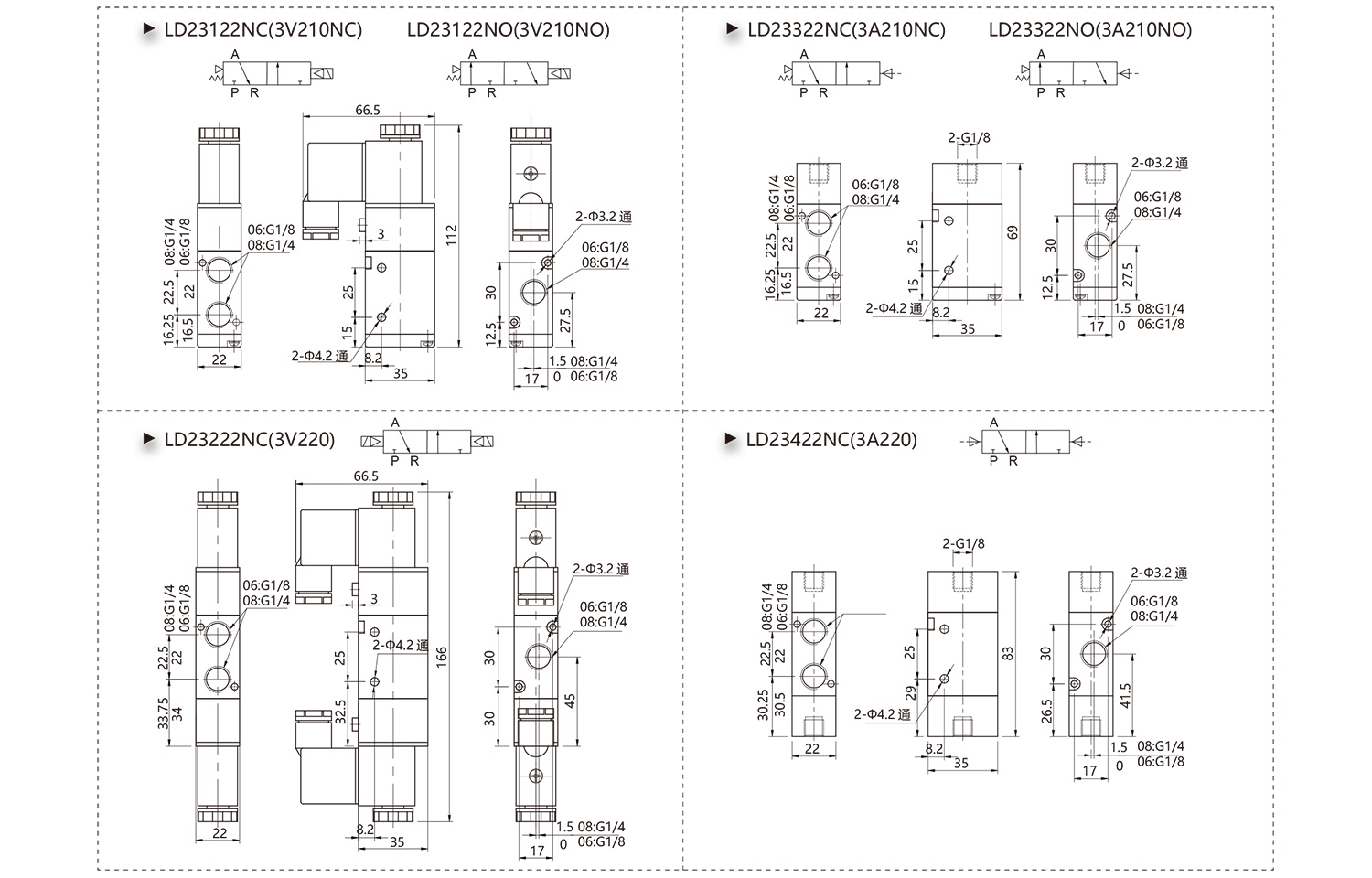

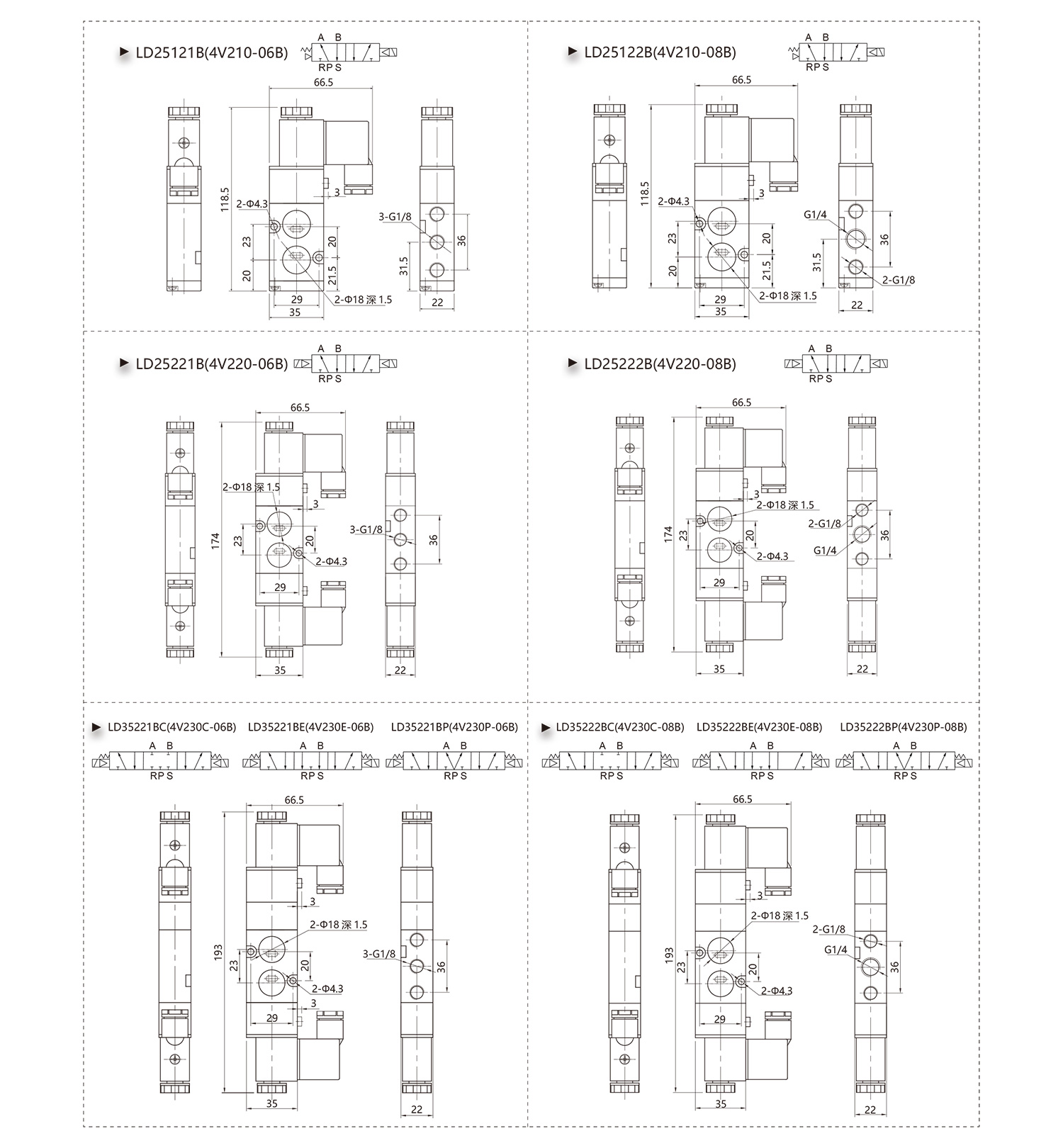

外形尺寸
