产品详情
1+

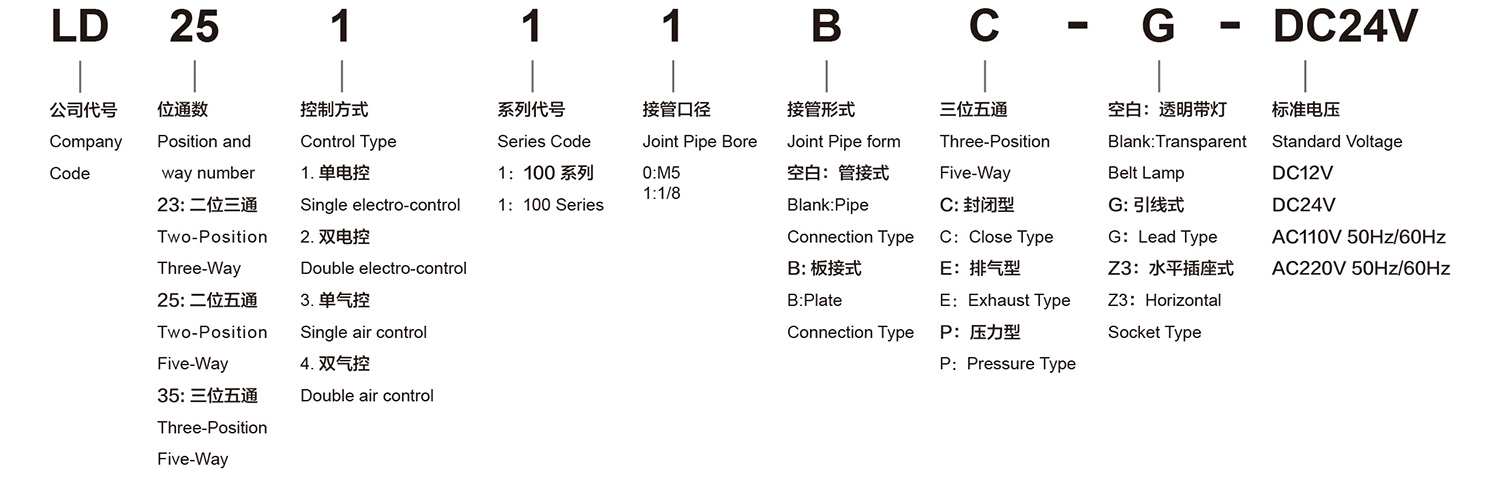

订购代号
规格
|
型号 |
LD23110 |
LD23210 | LD23111 | LD23211 |
LD25110 |
LD25210 | LD35210C | LD35210E | LD35210P |
LD25111 |
LD25211 | LD35211C | LD35211E | LD35211P |
|
LD23310 |
LD23410 | LD23311 | LD23411 |
LD25310 |
LD25410 | LD35410C | LD35410E | LD35410P |
LD25311 |
LD25411 | LD35411C | LD35411E | LD35411P | |
|
工作介质 |
经40微米过滤的空气 |
|||||||||||||
|
动作方式 |
内部先导式 |
|||||||||||||
|
接管口径 |
进气=出气=M5 |
进气=出气=G1/8 |
进气=出气=排气=M5 |
进气=出气=排气=G1/8 |
||||||||||
|
位置数 |
二位三通 |
三位五通 |
三位五通 |
二位五通 |
三位五通 | |||||||||
|
工作温度 |
5~50℃ (41-122°F) |
|||||||||||||
|
有效截面积 |
5.5mm²(Cv=0.31) |
12mm²(Cv=0.67) | 5.5mm²(Cv=0.31) | 5mm²(Cv=0.28) |
12mm²(Cv=0.67) |
9mm²(Cv=0.5) | ||||||||
|
使用压力 |
0.15~0.8MPa |
|||||||||||||
|
最大耐压力 |
1.2MPa |
|||||||||||||
|
耗电量 |
DC：2.8W |
|||||||||||||
|
保护等级 |
IP65 (DIN40050) |
|||||||||||||
|
绝缘性 |
F级 |
|||||||||||||
|
接线形式 |
出线式或端子式 |
|||||||||||||
|
电压范围 |
±10% |
|||||||||||||
|
最高动作频率 |
每秒 5 次 |
每秒 3 次 |
每秒 5 次 |
每秒 3 次 | ||||||||||
|
最短励磁时间 |
0.05 秒 |
|||||||||||||
流量特性
测试条件
压力
0.5MPa
使用接管
PU 管（Pipe）6x4 内径（Bore）：4mm
使用接头
4V110-M5:PC6-M5
4V110-06:PC6-01
负载系数
负载系数=负载/气缸理论推力 × 100%
气缸行程
300mm
电磁阀型号
4V100 系列
外形尺寸
