产品详情

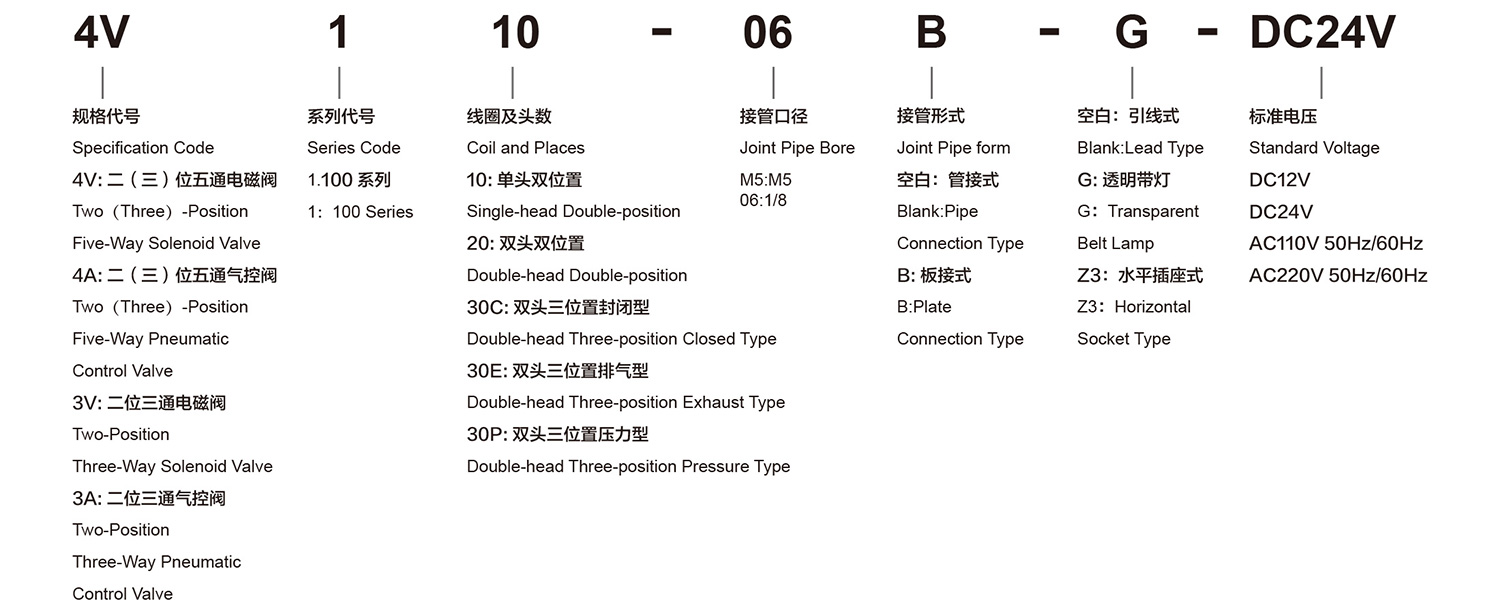

订购代号
规格
|
型号 |
3V110-M5 | 3V120-M5 | 3V110-06 | 3V120-06 | 4V110-M5 | 4V120-M5 | 4V130C-M5 | 4V130E-M5 | 4V130P-M5 | 4V110-06 | 4V120-06 | 4V130C-06 | 4V130E-06 | 4V130P-06 |
| 3A110-M5 | 3A120-M5 | 3A110-06 | 3A120-06 | 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | |
|
工作介质 |
经40微米过滤的空气 |
|||||||||||||
|
动作方式 |
内部先导式 |
|||||||||||||
|
接管口径 |
进气 = 出气 =M5 |
进气 = 出气 =G1/8 | 进气 = 出气 = 排气 =M5 |
进气 = 出气 = 排气 =G1/8 |
||||||||||
|
位置数 |
二位三通 |
二位五通 | 三位五通 | 二位五通 | 三位五通 | |||||||||
| 工作温度 |
5~50℃ (41~122°F) |
|||||||||||||
|
有效截面积 |
5.5mm²(Cv=0.31) |
12mm²(Cv=0.67) | 5.5mm²(Cv=0.31) | 5mm²(Cv=0.28) | 12mm²(Cv=0.67) | 9mm²(Cv=0.5) | ||||||||
|
使用压力 |
0.15~0.8MPa |
|||||||||||||
|
最大耐压力 |
1.2MPa |
|||||||||||||
|
耗电量 |
DC：2.8W |
|||||||||||||
|
保护等级 |
IP65 (DIN40050) |
|||||||||||||
|
绝缘性 |
F级 |
|||||||||||||
|
接线形式 |
出线式或端子式 |
|||||||||||||
|
电压范围 |
±10% |
|||||||||||||
|
最高动作频率 |
每秒 5 次 |
每秒 3 次 | 每秒 5 次 | 每秒 3 次 | ||||||||||
|
最短励磁时间 |
0.05 秒 |
|||||||||||||

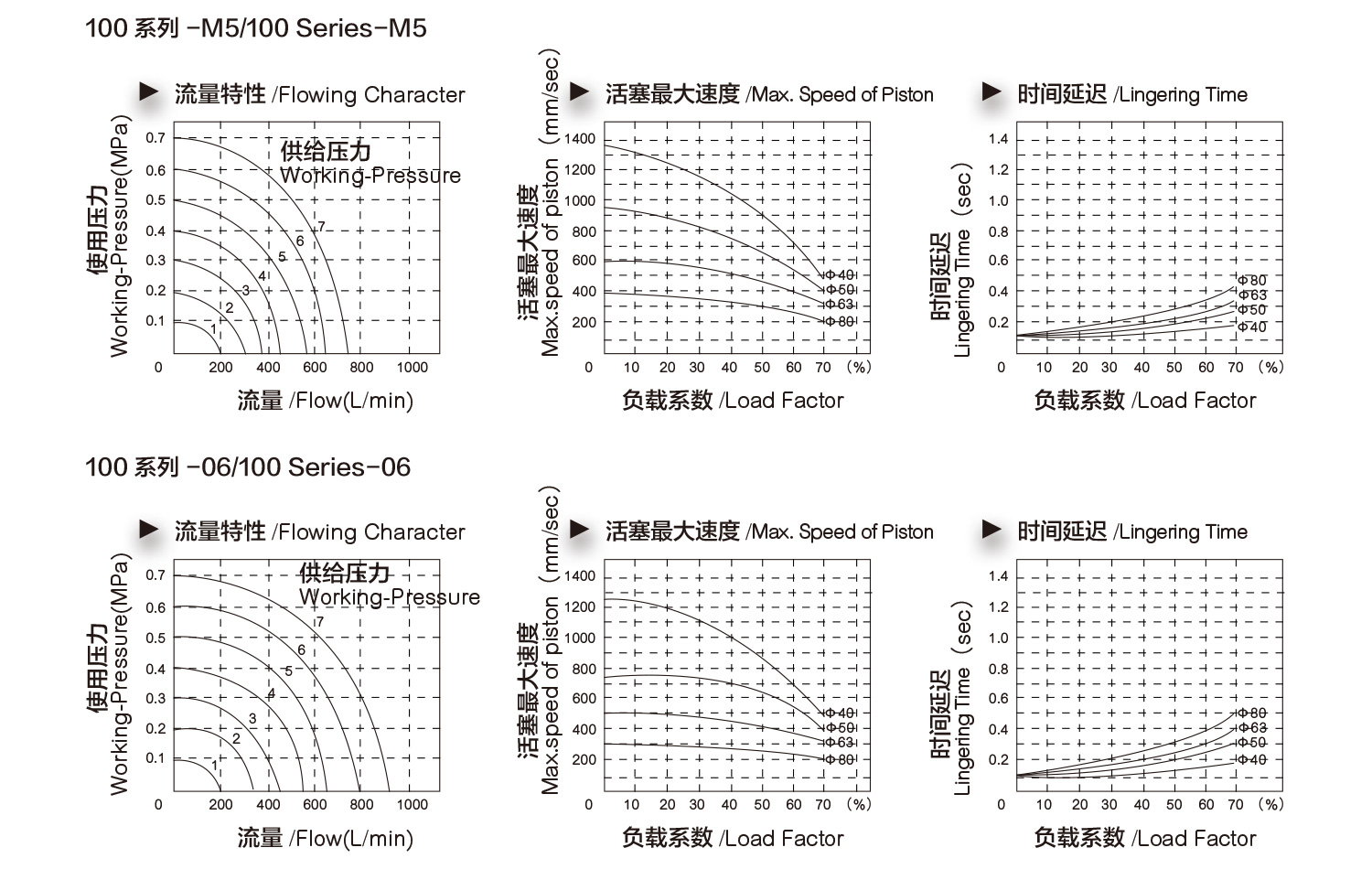

流量特性
测试条件
压力
0.5MPa
使用接管
PU 管6x4 内径：4mm
使用接头
4V110-M5:PC6-M5
4V110-06:PC6-01
负载系数
负载系数=负载/气缸理论推力× 100%
气缸行程
300mm
电磁阀型号
4V100 系列

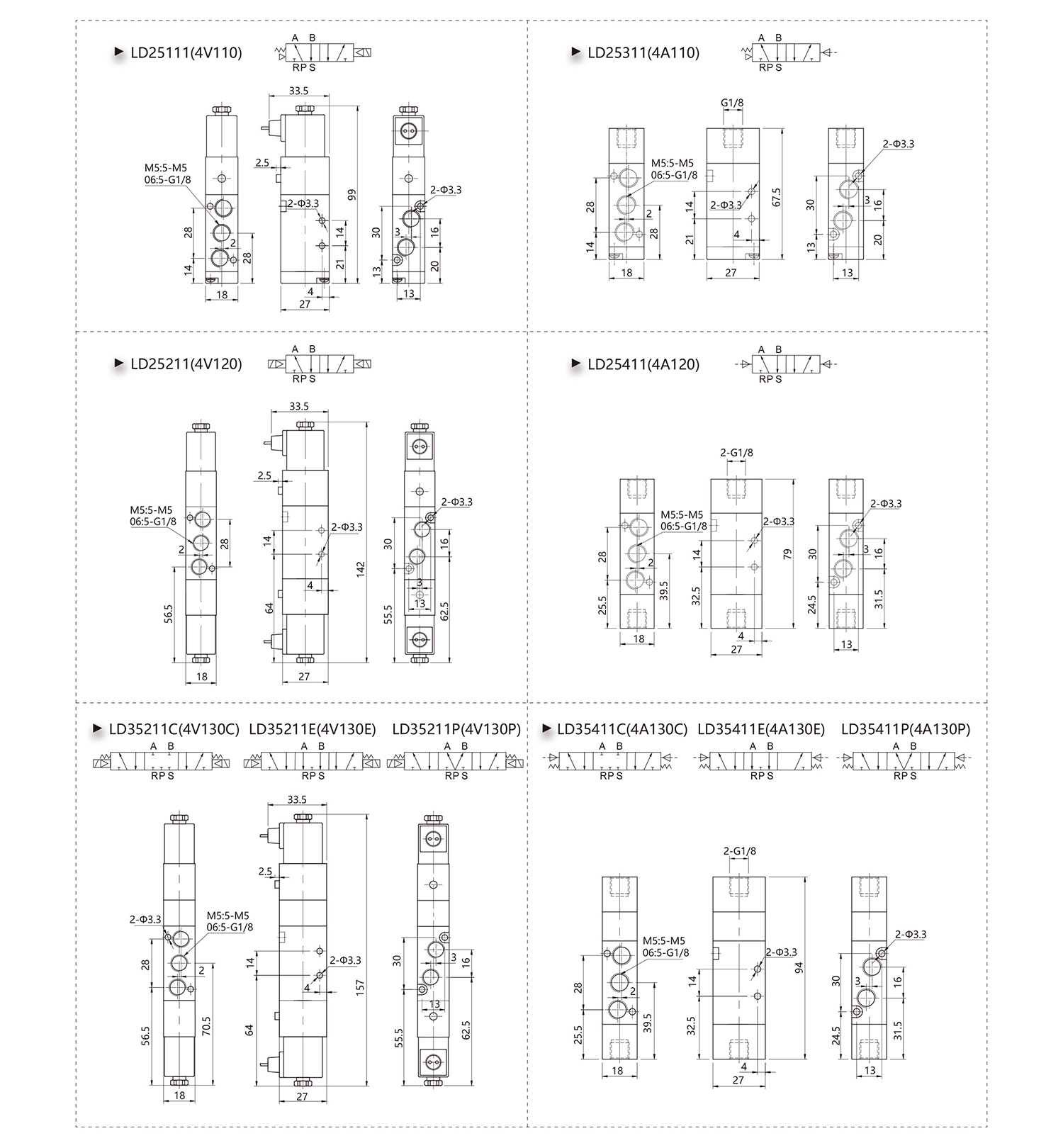

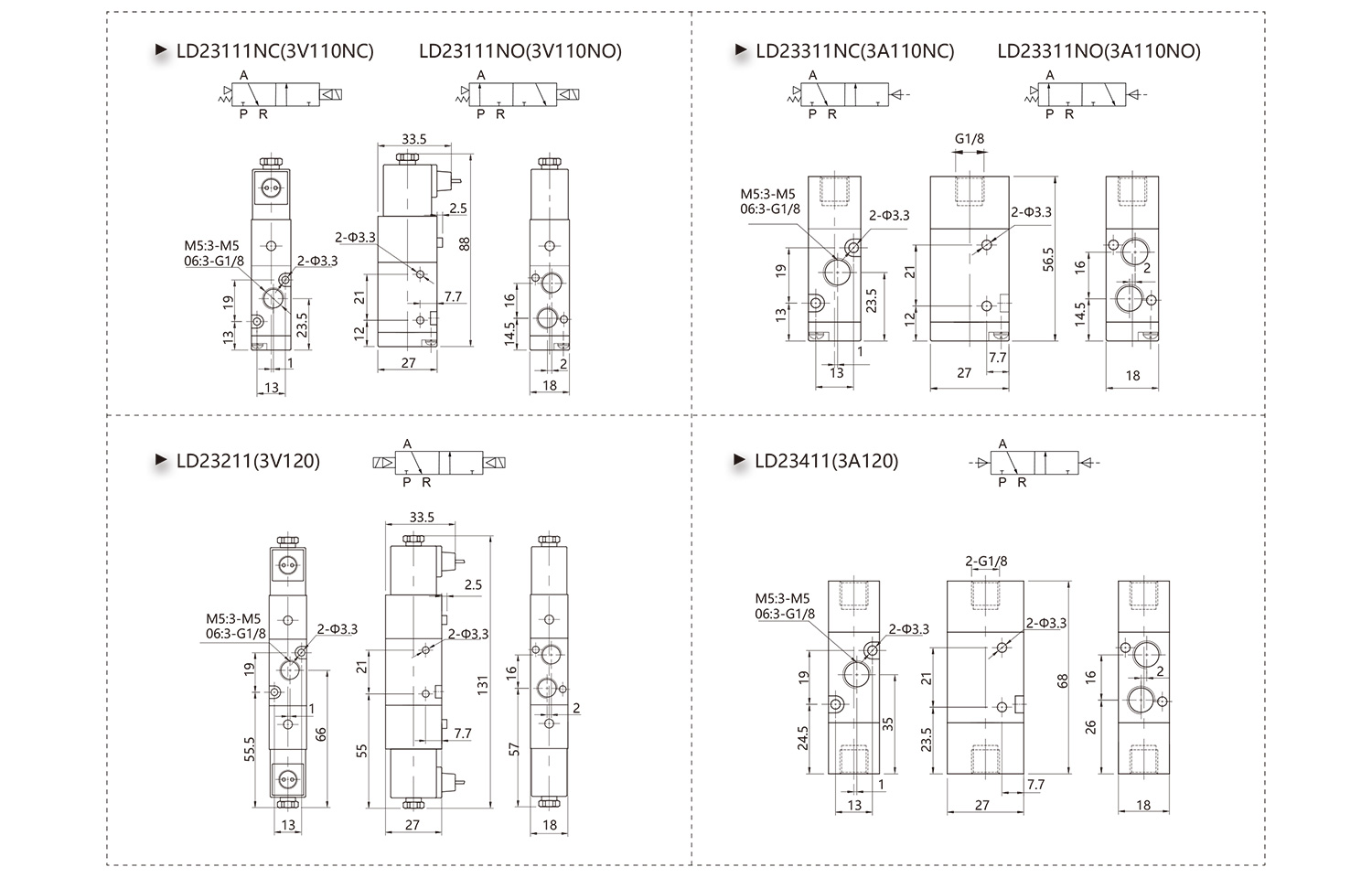

外形尺寸
订购代号
【备注】
1. 单个汇流板底座型号 , 例：3V200M-4F
2. 配阀用具体阀型号替代，例：3V210-4F
规格
|
型号/符号 |
A |
KA |
D |
BA |
BC |
K |
D |
E |
F |
G |
H |
J |
P |
|
3V100M-□F |
19N+19 |
19N+9 |
68 |
56.5 |
22.5 |
4.5 |
31 |
88 |
131 |
7.7 |
18.6 |
27 |
G1/8 |
|
3V200M-□F |
23N+23 |
23N+11 |
83 |
69 |
24.5 |
4.5 |
45 |
112 |
166 |
9.5 |
23.5 |
35 |
G1/4 |
|
3V300M-□F |
28N+26 |
28N+14 |
98 |
81.5 |
32 |
4.5 |
50 |
123.5 |
182 |
12 |
28 |
40 |
G3/8 |
外形尺寸
订购代号
【注】
1. 单个汇流板底座型号 , 例：200M-4F
2. 配阀用具体阀型号替代，例：4V210-4F
规格
|
型号/符号 |
A |
B |
C |
E |
F |
G |
H |
I |
K |
L |
M |
Q |
R |
S |
W |
X |
Y |
|
100M-□F |
60 |
43 |
20 |
4.3 |
18 |
19 |
5 |
10 |
142 |
(N-1)x19+38 |
157 |
G1/4 |
40 |
30 |
60.5 |
25 |
27 |
|
200M-□F |
60 |
50 |
21 |
4.5 |
22 |
23 |
6 |
12 |
174 |
(N-1)x23+46 |
193 |
G1/4 |
43 |
32 |
91.5 |
25 |
35 |
|
300M-□F |
75 |
60 |
26 |
4.5 |
27 |
28 |
6 |
14.5 |
193 |
(N-1)x28+54 |
213 |
G3/8 |
53 |
48 |
100 |
31 |
40 |
|
400M-□F |
100 |
95 |
32 |
5.5 |
34 |
35 |
7 |
18 |
244 |
(N-1)x35+63 |
244 |
G1/2 |
68 |
67 |
113 |
42 |
50 |
外形尺寸
