MA、MAL 安装附件

首页 / 产品中心 / 辅助元件 / 气缸附件 / MA、MAL 安装附件
MA、MAL 安装附件

产品详情

0
查看: 11,017

外形尺寸

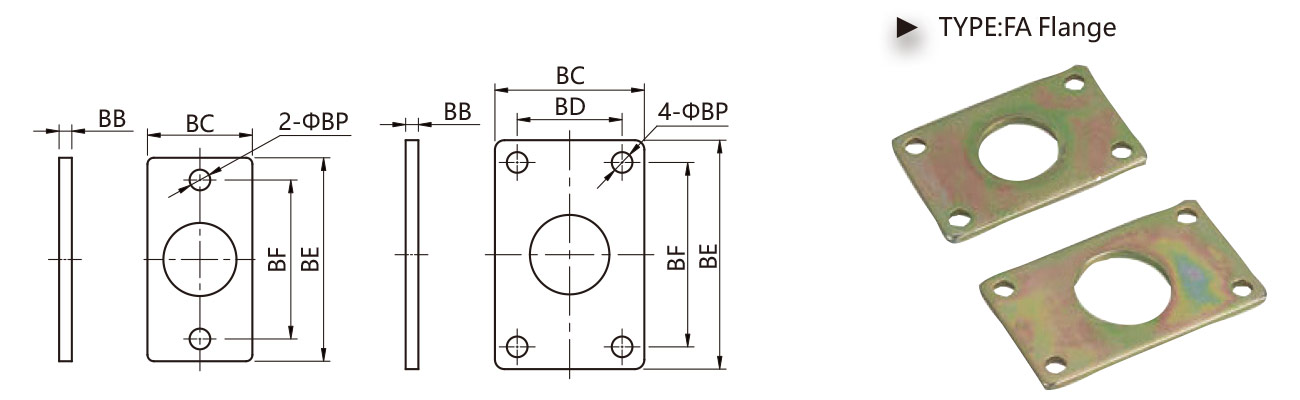

尺寸表



符号/内径(mm) 16 20 25 32 40
BB 3 4 4 4 4
BC 26 38 38 47 50
BD - - - 33 36
BE 52 64 64 72 84
BF 40 50 50 58 70
BP 5.5 6.5 6.5 6.5 6.5

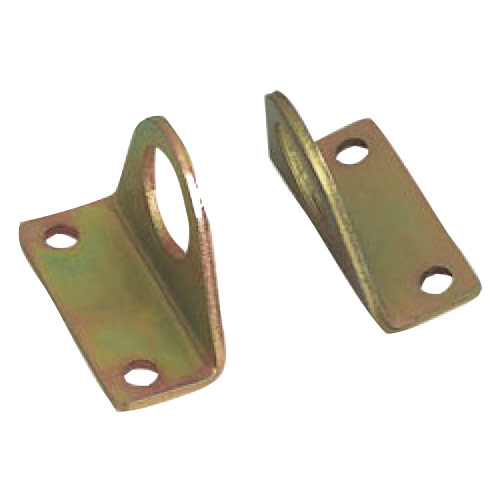

整体尺寸

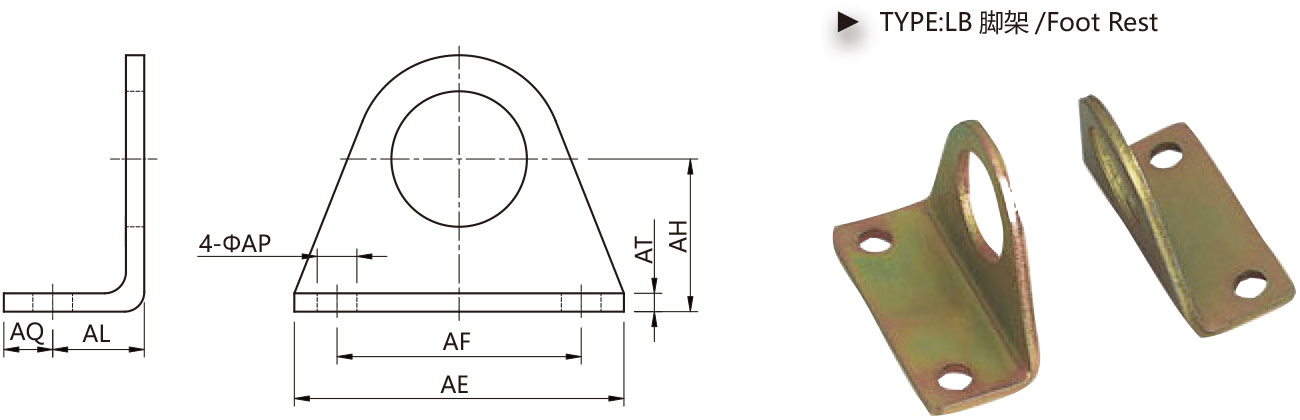

尺寸表

符号/内径(mm) 16 20 25 32 40
AE 44 54 54 59 64
AF 32 40 40 45 50
AH 20 25 25 32 36
AL 13 15 15 25 25
AP 5.5 6.5 6.5 6.5 6.5
AQ 6 8 8 8 8
AT 3 3 3 3 3





整体尺寸

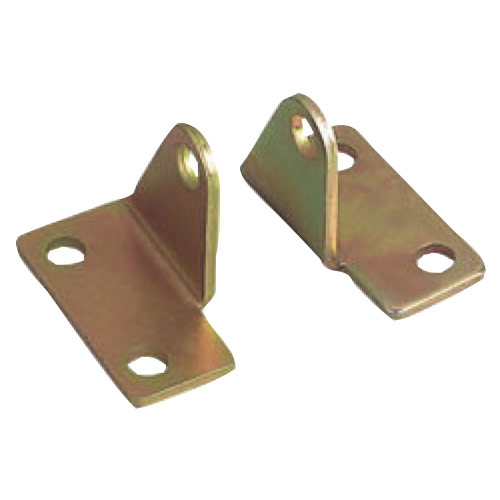

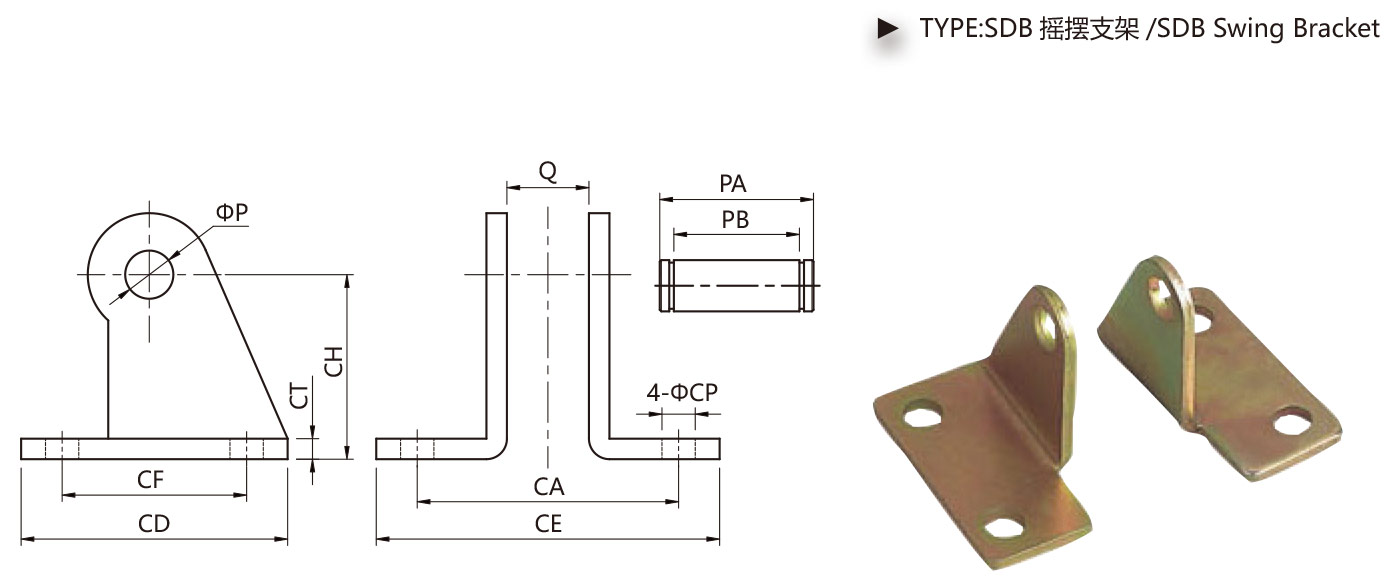

尺寸表



符号/内径(mm) 16 20 25 32 40
CA 44 54 54 41 52
CD 36 48 48 52 56
CE 56 67 67 67 67
CF 24 32 32 36 40
CH 25 32 32 36 40
CT 3 3 3 3 3
CP 5.5 6.5 6.5 6.5 6.5
Q 12 16 16 16 20
PA 21 27 27 30 32
PB 18.5 22.5 22.5 22.5 26.5
ΦP 6 8 8 10 12





整体尺寸

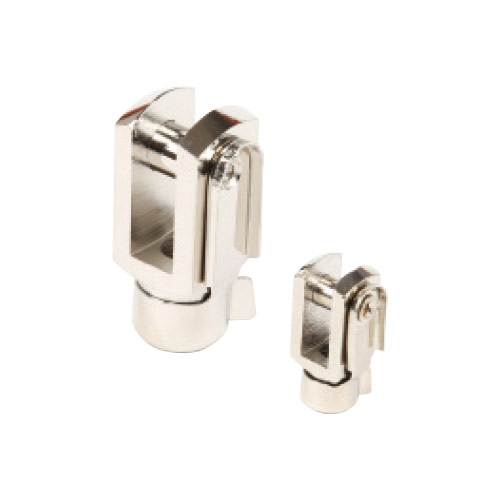

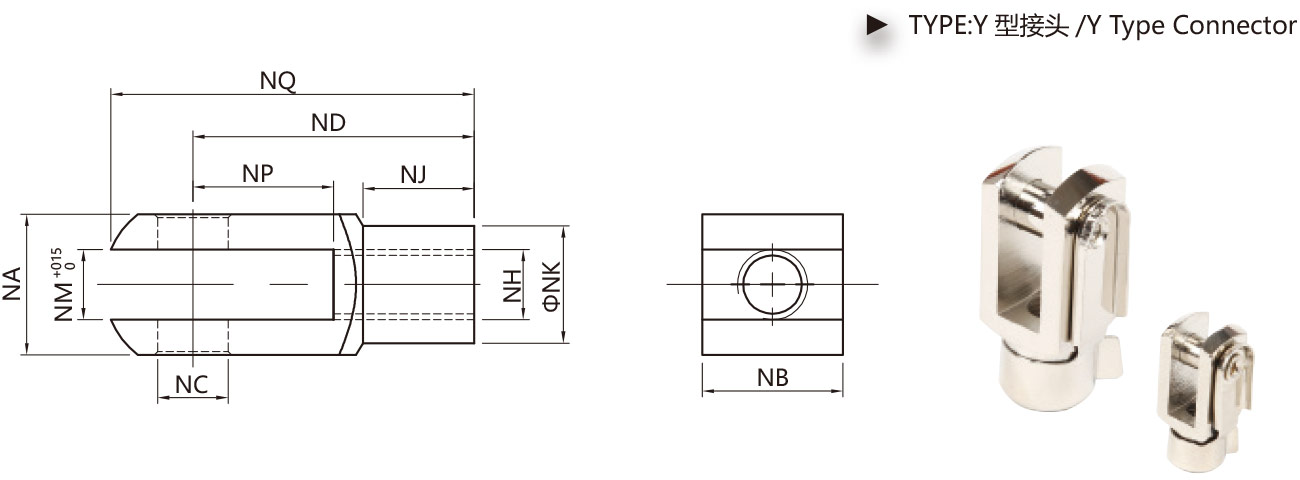

尺寸表



符号/内径(mm) 16 20 25 40 50 80
NA 12 16 19 24 32 40
NB 12 16 19 24 32 401
NC E L 10 12 3 -
ND 24 32 40 48 64 80
NH M6 M8 M 10x1.25 M12x1.25 M 16x1.75 M20x1.5
NJ 9.5 13.5 15.5 20.5 26 30
NK 10 34 16 20 30 39
NM 6 8 10 12 16 20
NP 12 16 20 24 32 39.5
NQ 31 42 52 62 83 105
