LSF 标准气缸附件

首页 / 产品中心 / 辅助元件 / 气缸附件 / LSF 标准气缸附件

LSF 标准气缸附件

产品详情

0

查看: 11,699

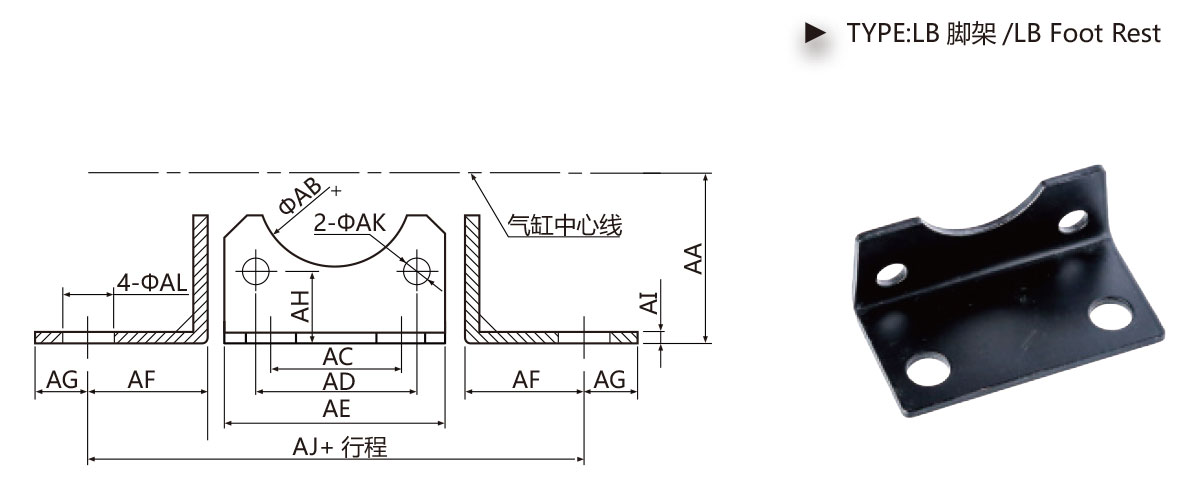

整体尺寸

尺寸表

符号/缸径(mm)	32	40	50	63	80	100
AA	32	36	45	50	63	71
AB	30	35	40	45	45	55
AC	32	38	46	56	72	89
AD	32.5	38	46.5	56.5	72	89
AE	45	52	65	76	94	112
AF	24	28	32	31.5	41.5	41.5
AG	9	11	11	11	14	16
AH	15.8	17	21.8	21.8	27	26.5
Al	3.2	3.2	3.2	3.2	4	4
AJ	142	161	170	185	210	220
AK	6.5	6.5	8.5	8.5	10.5	10.5
AL	7	9	9	9	12	14

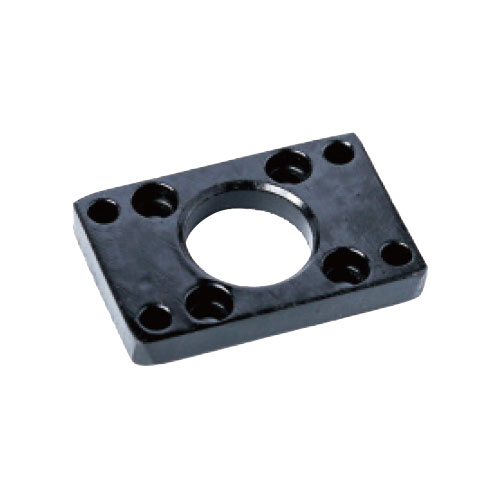

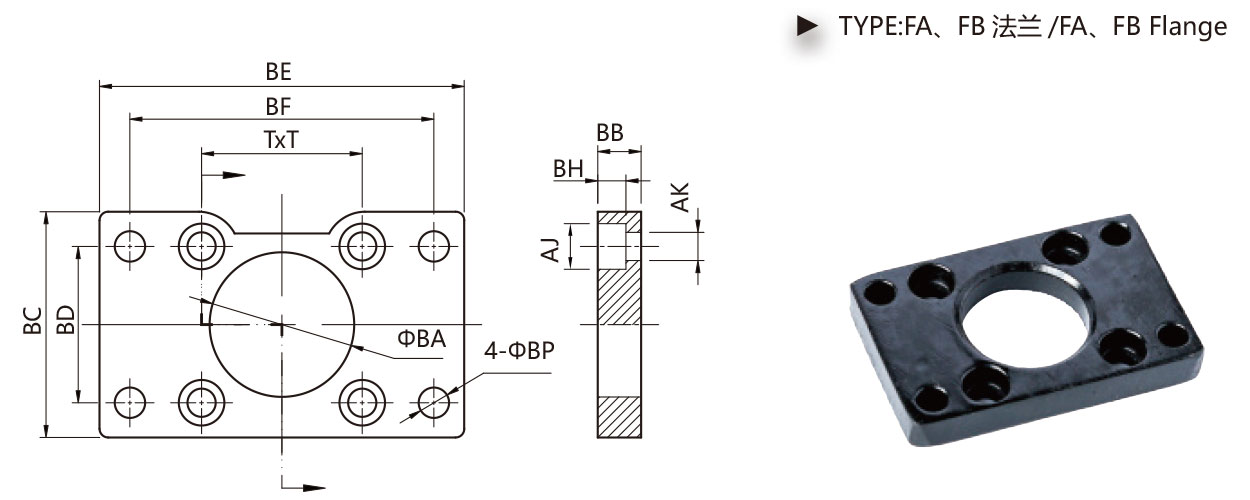

整体尺寸

尺寸表

符号/缸径(mm)	32	40	50	63	80	100
BA	30.3	35.3	40.3	45.3	45.3	55.3
BB	10	10	12	12	16	16
BC	45	52	65	76	94	112
BD	32	36	45	50	63	75
BE	80	90	110	120	150	175
BF	64	72	90	100	126	150
BH	6.5	6.5	8.5	8.5	10.5	10.5
AJ	10.5	10.5	13.5	13.5	16.5	16.5
AK	6.5	6.5	8.5	8.5	10.5	10.5
BP	7	9	9	9	12	14
T	32.5	38	46.5	56.5	72	89

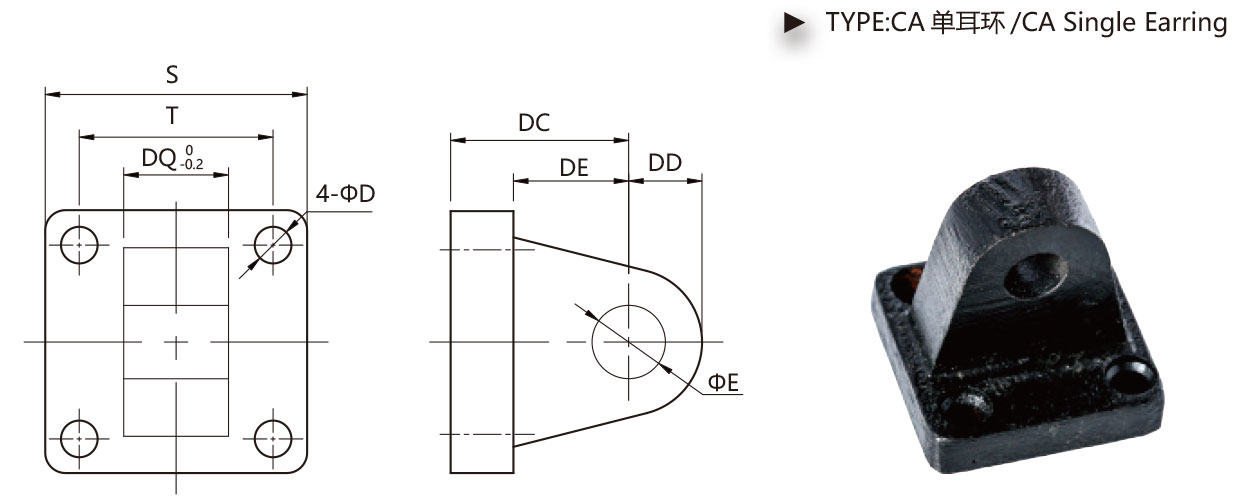

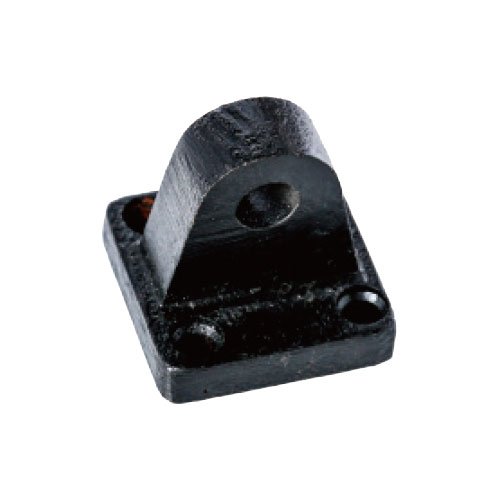

整体尺寸

尺寸表

符号/缸径(mm)	32	40	50	63	80	100
S	45	52	65	76	94	112
T	32.5	38	46.5	56.5	72	89
DC	22	25	27	32	36	41
DD	10	11	13	16	16	20
DE	14	17	17	22	24	3
DQ	26	28	32	40	50	60
D	6.5	6.5	8.5	8.5	10.5	10.5
E	10	12	12	16	16	20

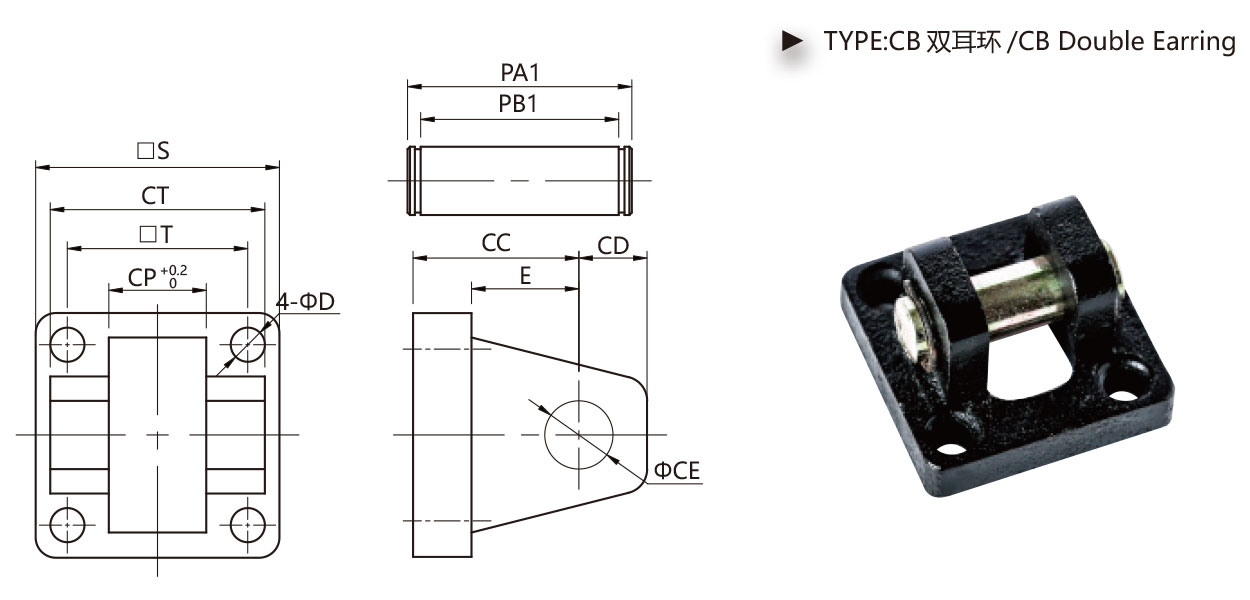

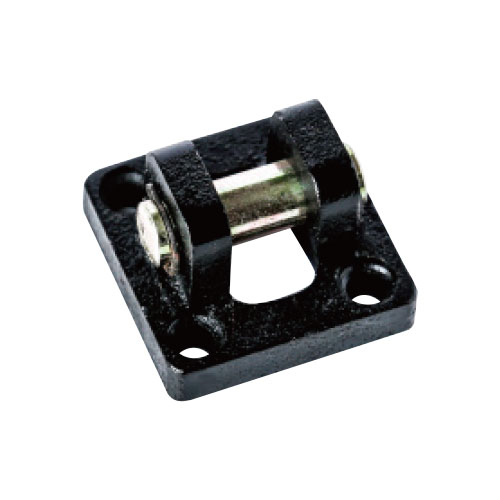

整体尺寸

尺寸表

符号/缸径(mm)	32	40	50	63	80	100
S	45	52	65	76	94	112
T	32.5	38	46.5	56.5	72	89
D	6.5	6.5	8.5	8.5	10.5	10.5
E	14	17	17	22	24	25
CC	22	25	27	32	36	41
CD	10	11	13	16	16	20
CE	10	12	12	16	16	20
CP	26	28	32	40	50	60
CT	45	52	60	70	90	110
PA1	53	60	68	78	100	120
PB1	46.5	53.5	61.5	71.5	91.5	111.5
