产品详情

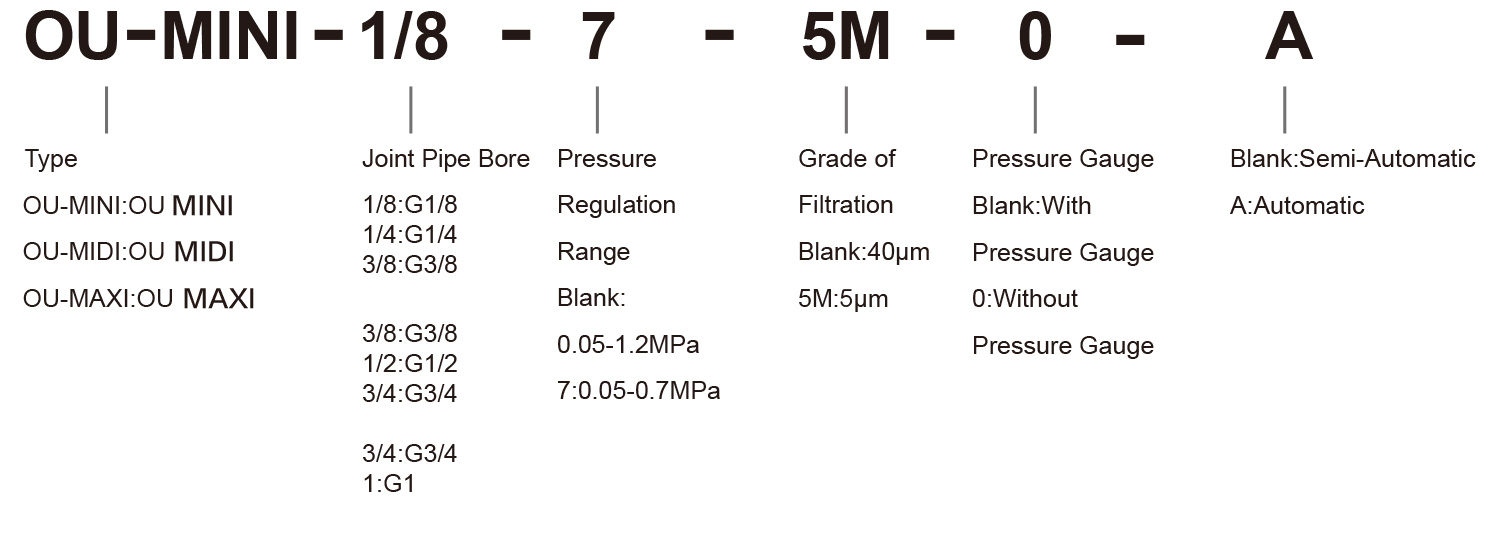

订购代号
图形符号
简介
OU 型二联件由一个 OFR 型过滤减压阀和一个 OL 型油雾器组成，这些元件可以分别订购，分水过滤器能过滤空气中的液态油，冷凝水及杂质，对于特殊应用场合，5μm 滤芯容易替换 40μm 的标准滤芯。即使输入压力与压缩空气消耗产生系统波动，减压阀也能保证其设定的工作压力非常稳定。
油雾器可以均匀地向过滤空气中喷油雾，其油雾量与空气流量成正比例，并可不停气加油，可通过调节螺钉调节滴油量，通常每1000L 空气中含 1-12 滴就足够了。
规格
|
型号 |
OU-MINI |
OU-MIDI |
OU-MAXI |
||||||
|
使用流体 |
空气 |
||||||||
|
接管口径 |
G1/8 |
G1/4 |
G3/8 |
G3/8 |
G1/2 |
G3/4 |
G3/4 |
G1 |
|
|
标准额定流量 |
OU-...(-A) |
700 |
1000 |
1200 |
2000 |
2600 |
2600 |
8300 |
8500 |
|
OU-...-7-(-A) |
800 |
1350 |
1500 |
2000 |
2800 |
2800 |
8500 |
8700 |
|
|
OU-...-5M-(-A) |
600 |
850 |
1050 |
1700 |
1800 |
2100 |
7000 |
7200 |
|
|
最小起雾流量 |
3L/min |
6L/min |
10L/min |
||||||
|
最大凝度容量 |
22ml |
43ml |
80ml |
||||||
|
过滤精度 |
40μm/5μm |
||||||||
|
输入压力 |
手动排水阀 |
0.1~1.6MPa |
|||||||
|
自动排水阀 |
0.15~1.2MPa |
||||||||
|
工作压力 |
0.05~1.2MPa/0.05~0.7MPa |
||||||||
|
使用温度范围 |
0~60°C |
||||||||
|
材料 |
壳体 |
压铸锌 |
|||||||
|
过滤杯 |
PC |
||||||||
|
金属保护罩 |
铝合金 |
||||||||
|
调压手轮 |
POM |
||||||||

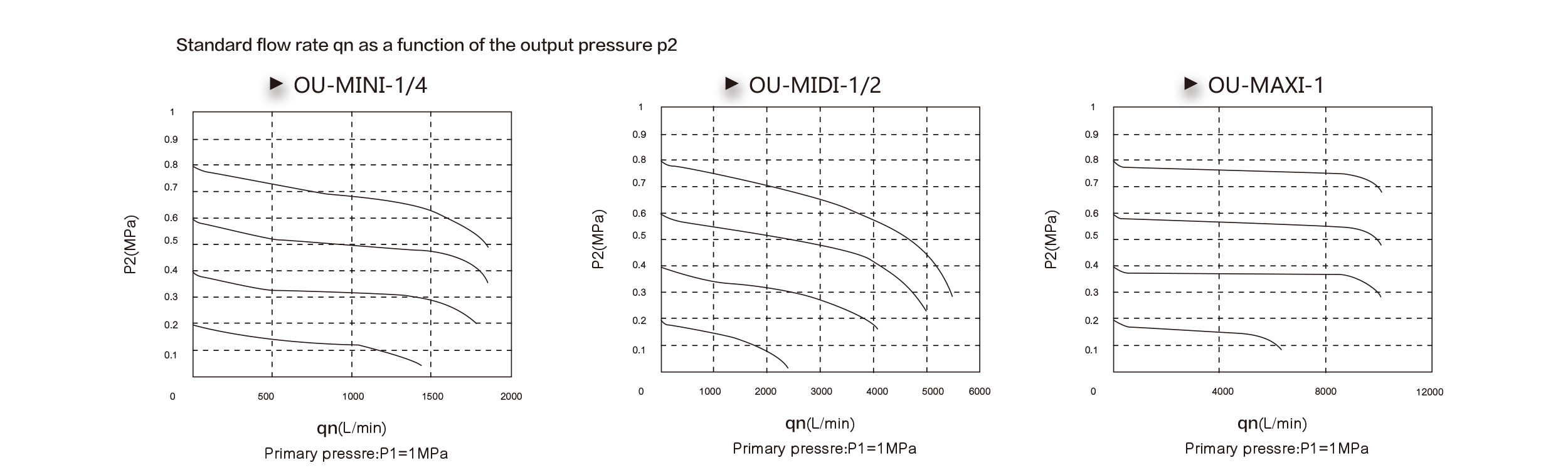

流量特性

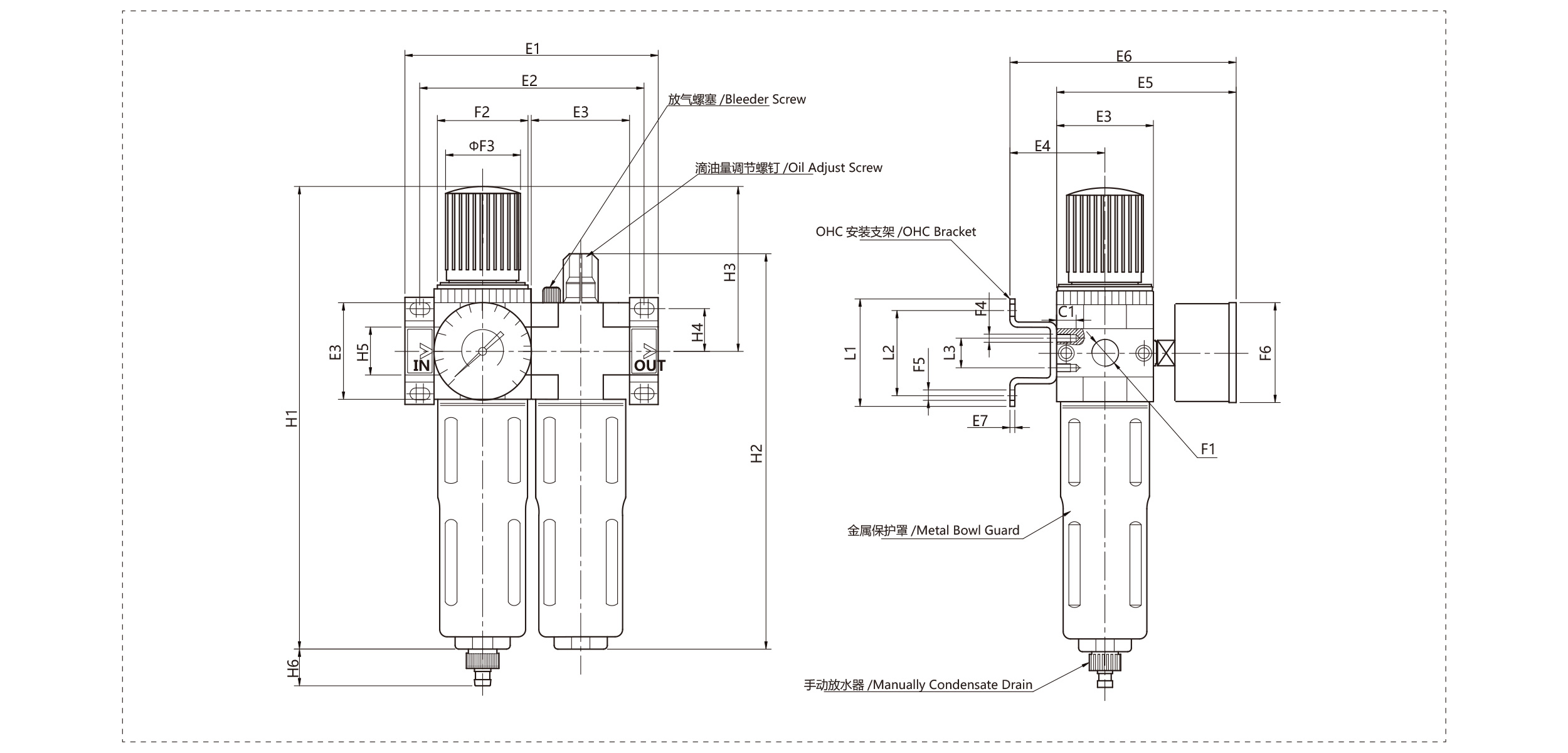

外形尺寸
|
型号 |
E1 |
E2 |
E3 |
E4 |
E5 |
E6 |
E7 |
F1 |
F2 |
F3 |
F4 |
F5 |
F6 |
L1 |
L2 |
L3 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
OU-MINI-... |
104 |
92 |
40 |
39 |
76 |
95 |
2 |
G1/8 G1/4G3/8 |
M36*1.5 |
31 |
M4 |
4.5 |
40 |
44 |
35 |
11 |
194 |
169 |
69 |
17.5 |
20 |
15 |
|
OU-MIDI-... |
140 |
125 |
55 |
47 |
93 |
112 |
3 |
G3/8 G1/2 G3/4 |
M52*1.5 |
50 |
M5 |
5.5 |
52 |
71 |
60 |
22 |
250 |
206 |
97 |
24.5 |
32 |
15 |
|
OU-MAXI-... |
162,182 |
146,157 |
66 |
53 |
104 |
「24 |
3 |
G3/4 G1 |
M36*1.5 |
31 |
M5 |
5.5 |
63 |
71 |
60 |
22 |
250 |
223 |
80 |
24.5 |
32,40 |
15 |
