产品详情
0

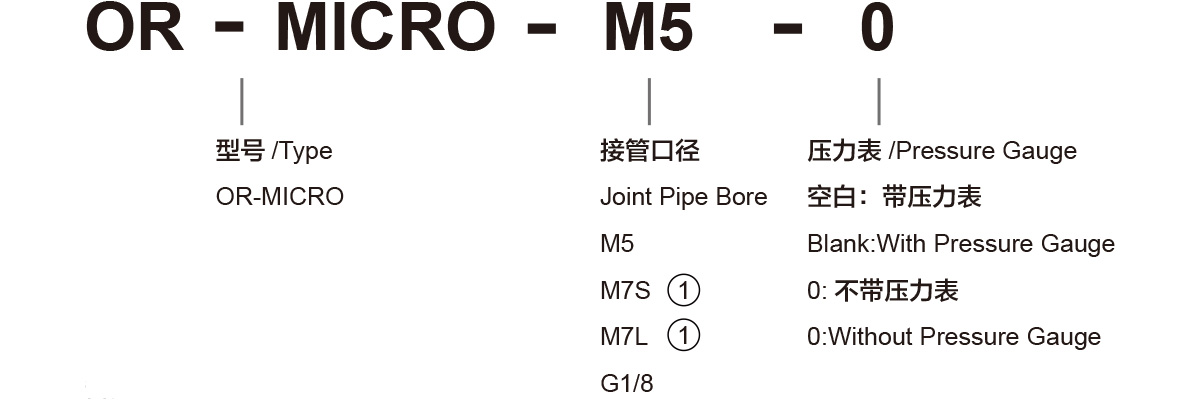

订购代号
备注：
①M7S、M7L 在外形尺寸及额定流量方面存在差异，其接管口径都为 M7；
②此系列排水阀均为手动。

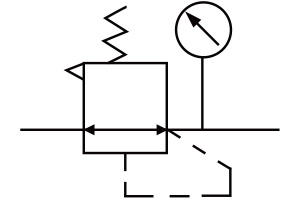

图形符号
规格
|
型号 |
OR-MICRO -M5 |
OR-MICRO -M7S |
OR-MICRO -M7L |
OR-MICRO -1/8 |
|
|
使用流体 |
空气 |
||||
|
接管口径 |
M5 |
M7 |
M7 |
1/8 |
|
|
标准额定流量 |
120 |
280 |
300 |
410 |
|
|
最小起雾流量 |
3L/min |
||||
|
最大凝度容量 |
6.5cm |
||||
|
滤芯粗度 |
5μm |
||||
|
输入压力 |
0~1MPa |
||||
|
调压范围 |
0.05~0.7MPa |
||||
|
保证耐压力 |
1.5MPa |
||||
|
使用温度范围 |
0-60°C |
||||
|
建议润滑油 |
ISO VG32 或同级用油 |
||||
|
材料 |
本体 |
精制铝合金 |
|||
| 过滤杯和油杯 |
PC |
||||
| 调压手轮 |
POM |
||||

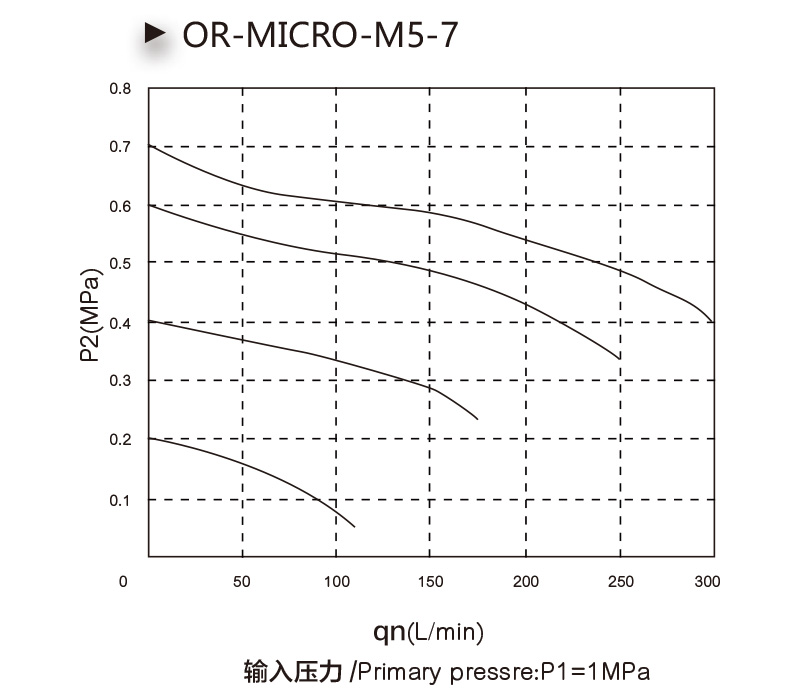

流量特性
标准额定流量 qn 和输出压力 p2 的关系
|
型号 |
B1 |
D1 |
|
OR-MICRO-M5 |
25 |
M5 |
|
OR-MICRO-M7S |
25 |
M7 |
|
OR-MICRO-M7L |
45 |
M7 |
|
OR-MICRO-1/8 |
45 |
1/8 |

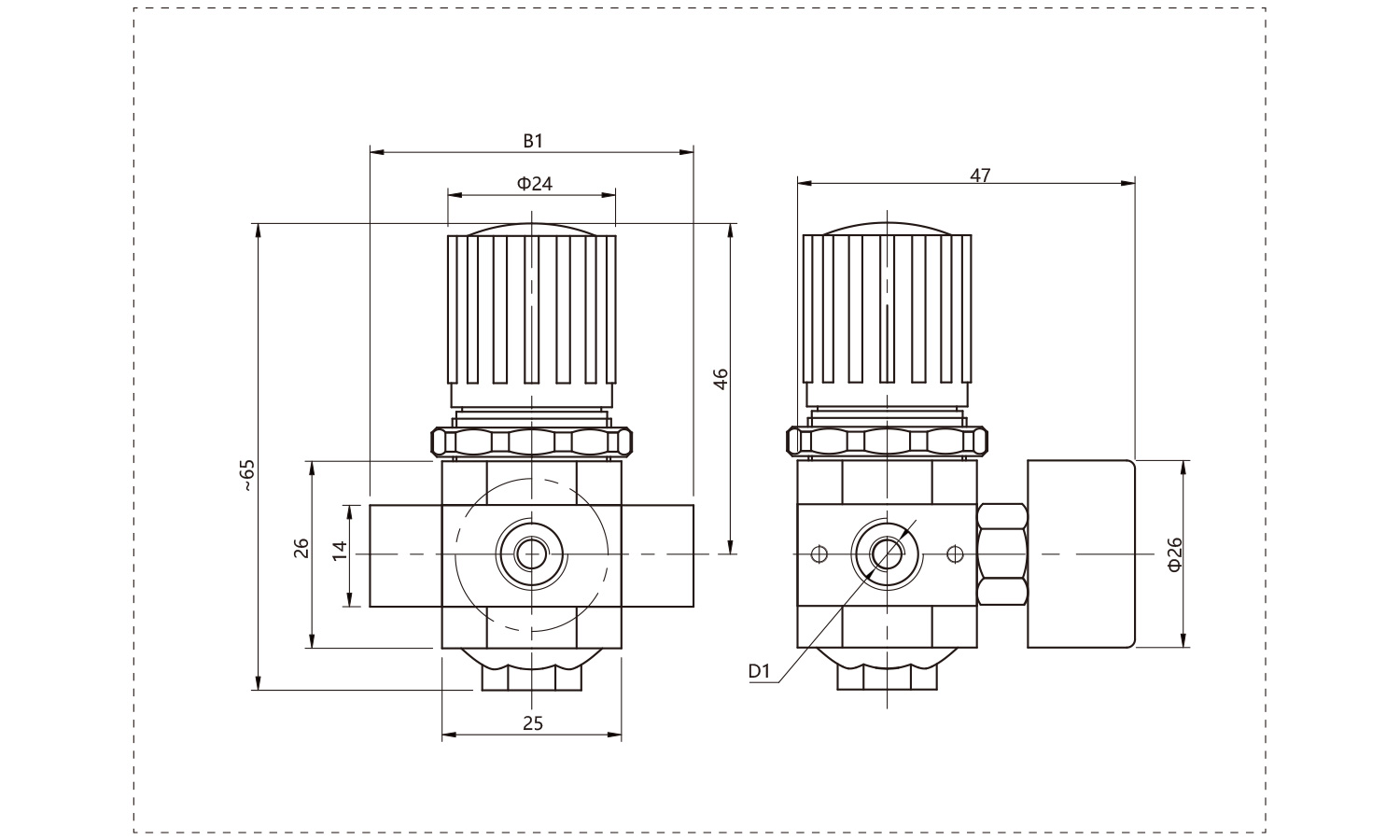

外形尺寸
