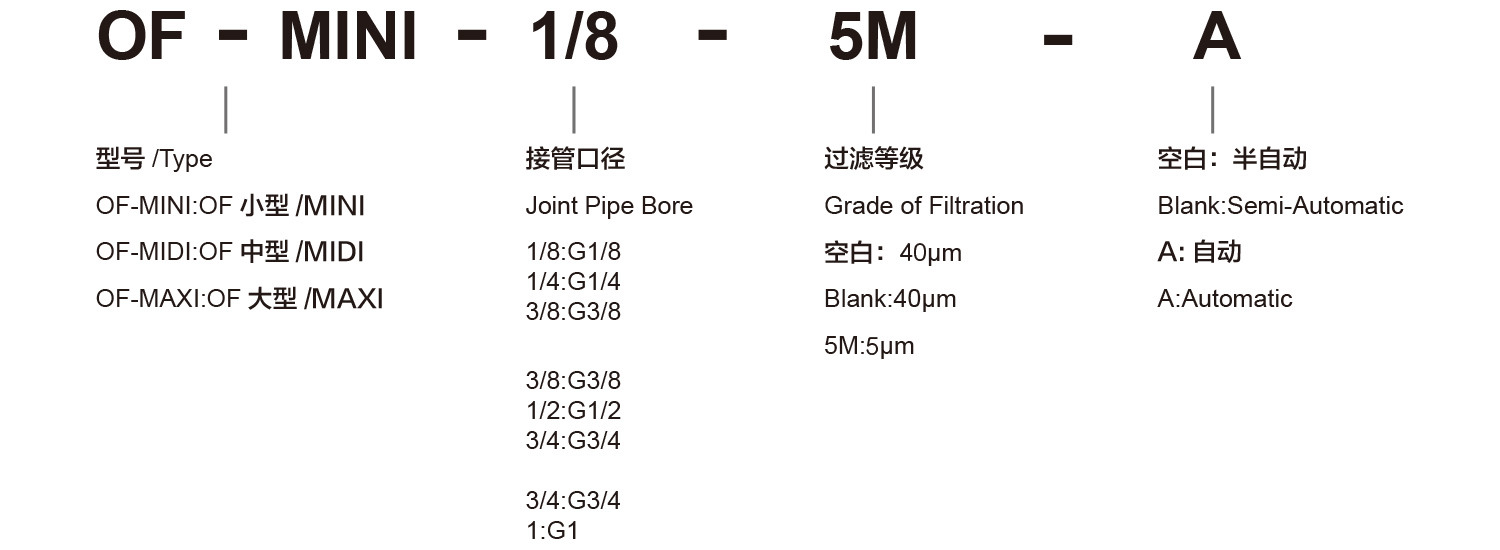

订购代号

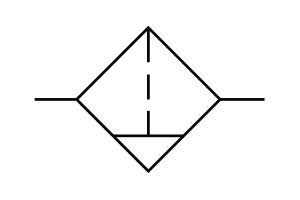

图形符号





简介



分水过滤器能过滤空气中的液态油,冷凝水及杂质,对于特殊应用场合,5μm 滤芯容易替换 40μm 的标准滤芯。





规格



型号

OF-MINI

OF-MIDI

OF-MAXI

使用流体

空气

接管口径

G1/8

G1/4

G3/8

G3/8

G1/2

G3/4

G3/4

G1

标准额定流量

OF-...(-A)

750

1400

1600

3100

3400

3400

9700

10000

OF-...-5M-(-A)

900

1500

1700

3400

3900

4000

10000

11000

过滤精度

40μm/5μm

输入压力

手动排水阀

Max:1.6MPa

自动排水阔

0.15~1.2MPa

使用温度范围

0~60°C

材料

壳体

压铸锌

过滤杯

PC

调压手轮

POM

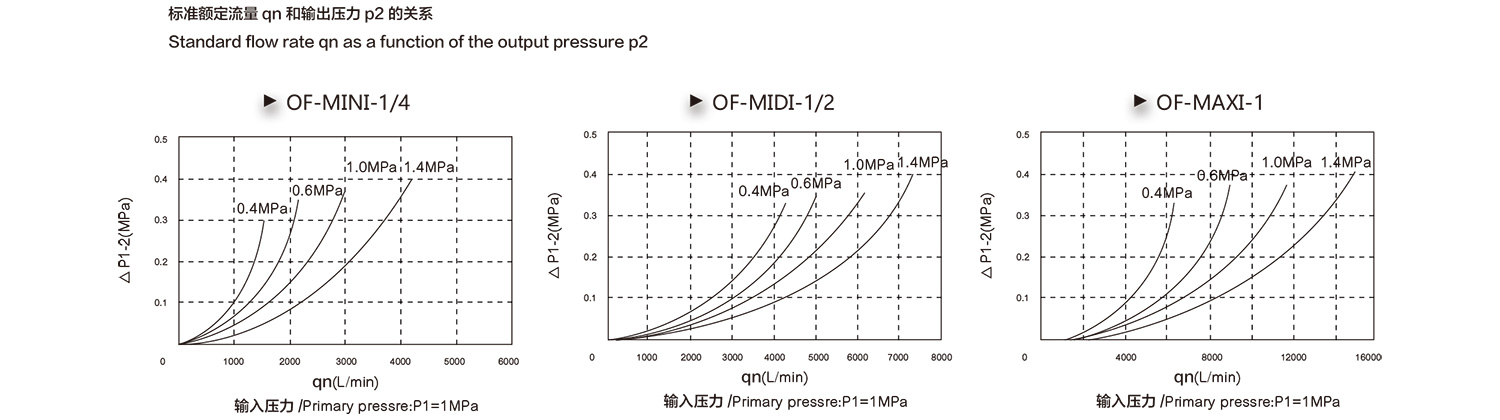

流量特性

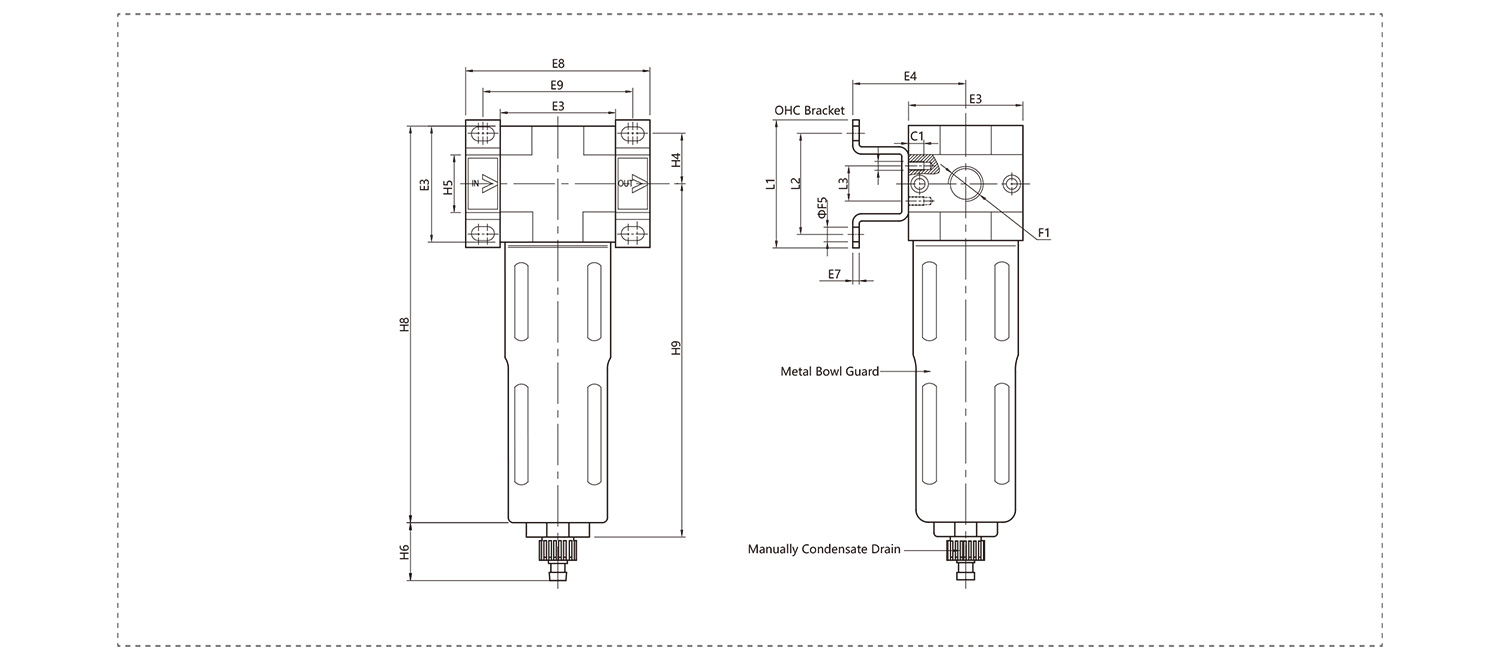

外形尺寸





型号

E3

E4

E7

E8

E9

F1

F4

F5

L1

L2

L3

H4

H5

H6

H8

H9

OF-MINI-...

40

39

2

64

52

G1/8G1/4G3/8

M4

4.5

44

35

11

17.5

20

15

144

129

OF-MIDI-...

55

47

3

85

70

G3/8 G1/2 G3/4

M5

5.5

71

60

22

24.5

32

15

179

156

OF-MAXI-...

66

53

3

96,116

80,91

G3/4 G1

M5

5.5

71

60

22

24.5

32,40

15

203

175
