TN 系列双轴气缸

首页 / 产品中心 / 执行元件 / TN 系列双轴气缸

TN 系列双轴气缸

产品详情

0

查看: 2,346

订购代号

规格

内径 (mm)	16	20	25	32
动作方式	复动型
工作介质	经 40 微米过滤的空气
使用压力	0.1～0.9MPa(14～128Psi)
保证耐压力	1.5MPa(213Psi)
工作温度	-5～70℃
使用速度范围	100～500mm/s
调整行程	-10～0
缓冲型式	固定式缓冲
不回转精度	0.3°
接管口径	M5			PT1/8

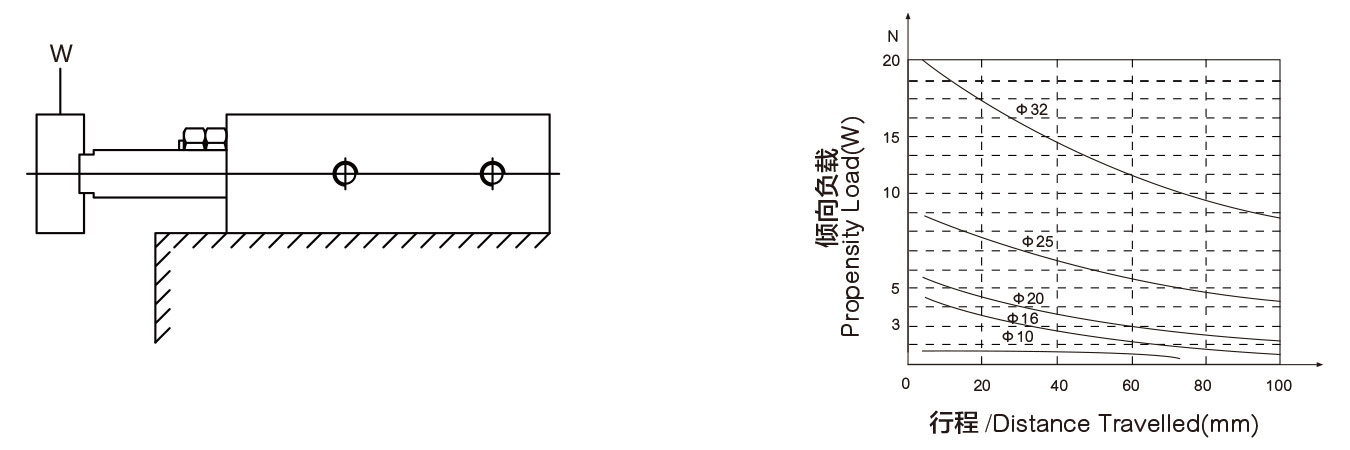

行程

内径 (mm)	标准行程												最大行程	容许行程
16	10	20	30	40	50	60	70	80	90	100	125	150	150	200
20	10	20	30	40	50	60	70	80	90	100	125	150	150	200
25	10	20	30	40	50	60	70	80	90	100	125	150	150	200
32	10	20	30	40	50	60	70	80	90	100	125	150	150	200

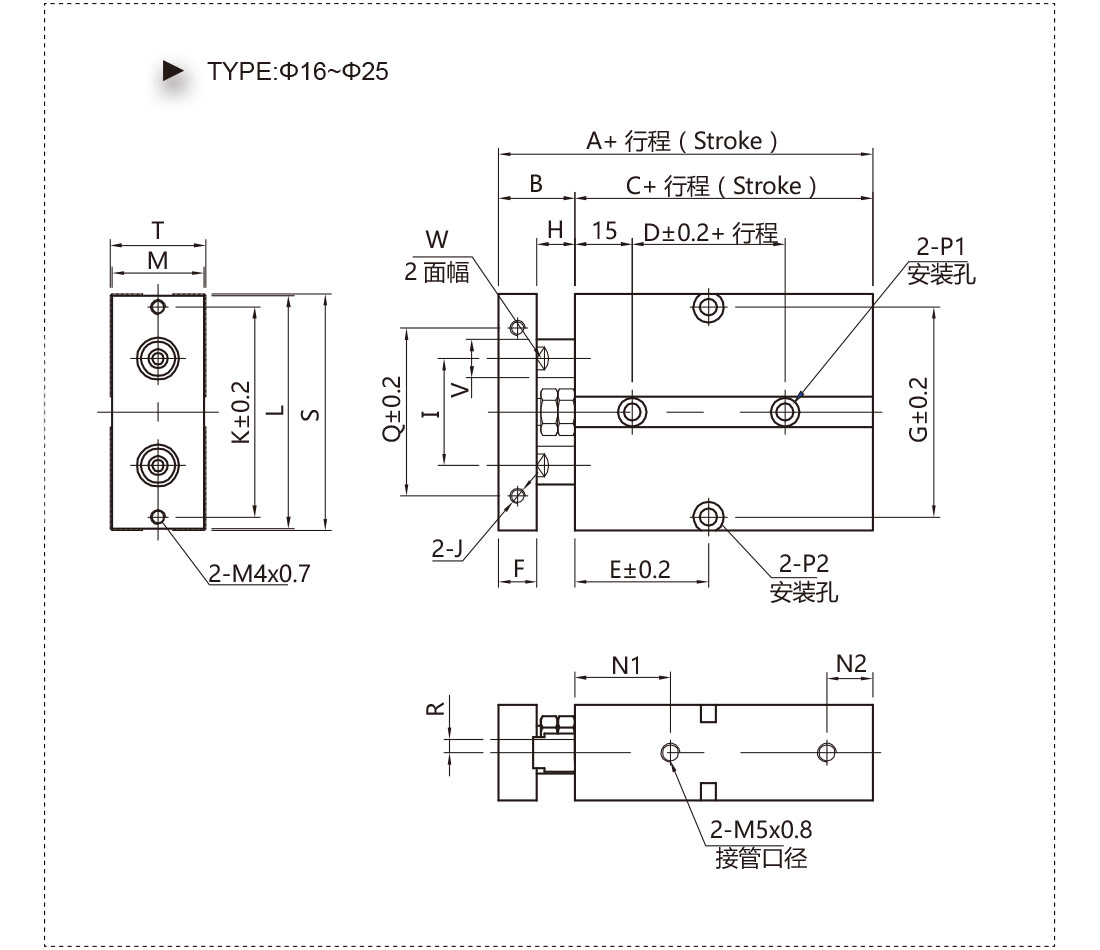

整体尺寸

尺寸表

(mm) 符号/内径	A	B	C	D	行程≤	10	20	30	40	50	60	70	80	90	100	125	150	F	G	H	I
16	68	15	53	20	E	30	35	40	45	50	55	60	65	70	75	87.5	100	8	47	7	24
20	78	20	58	20	E	35	35	40	45	50	55	60	65	70	75	87.5	100	10	55	10	28
25	81	19	62	30	E	40	40	45	50	55	65	65	70	75	80	92.5	105	10	66	66	34

符号/内径 mm	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
16	M4 Deep 5	47	53	20	22	11	Both Side:Φ7.5 Deep 7.2mm Through Hole:Φ4.5	Both Side:Φ8 Deep 4.5mm Through Hole:Φ4.5	34	3	54	21	8	6.1
20	M4 Deep 5	55	61	24	25	12	Both Side:Φ7.5 Deep7.2mm Through Hole:Φ4.5	Both Side:Φ8 Deep 4.5mm Through Hole:Φ4.5	44	3.5	62	25	10	8.1
25	M4 Deep6	66	72	29	27	12	Both Side:Φ7.5 Deep7.2mm Through Hole:Φ4.5	Both Side:Φ8 Deep 4.5mm Through Hole:Φ4.5	56	6	73	30	12	10.1

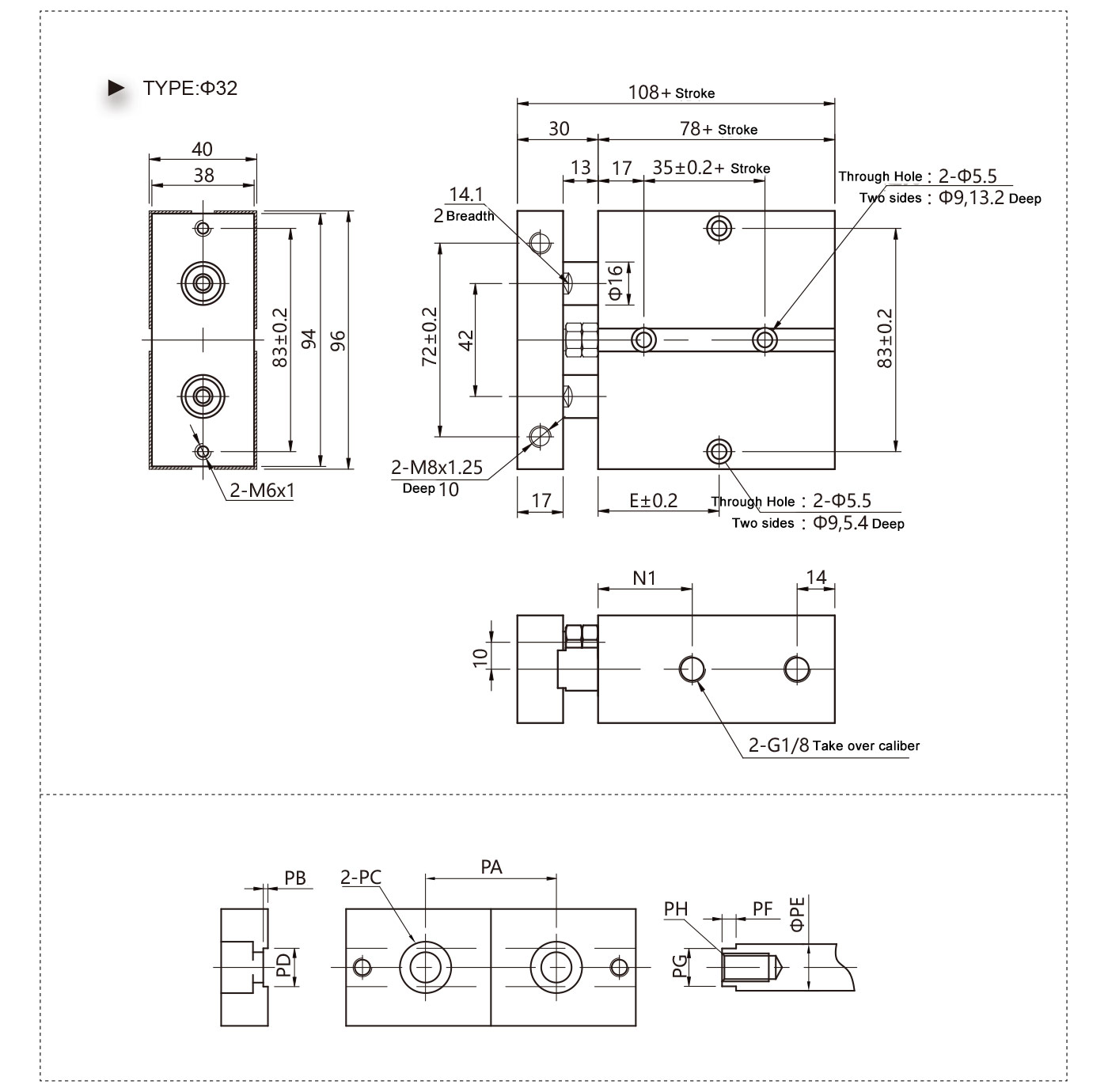

整体尺寸

规格

行程/符号	E	N1
10	45	35
20	50	40
30	55	40
40	60	40
50	65	40
60	70	40
70	75	40
80	80	40
90	85	40
100	90	40
125	102.5	40
150	115	40

尺寸表

符号/内径(mm)	PA	PB	PC		PD	PE	PF	PC	PH
10	18	0.7	Ø6.2x3.5 Deep Through Hole：Ø3.3		5.2	6	2.2	5.1	M3	5.5 Deep
16	24	1	Ø7.8x4.6 Deep Through Hole：Ø4.3		6.2	8	3	6.1	M4	9 Deep
20	28	1	Ø11 x6.8 Deep Through Hole：Ø6.5		8.2	10	3	8.1	M6	10 Deep
25	34	1	Ø11x6.8 Deep Through Hole：Ø6.5		10.2	12	3	10.1	M6	10 Deep
32	42	2	Ø17x12 Deep Through Hole：Ø10.5		14.2	16	3	14.1	M10	13 Deep
