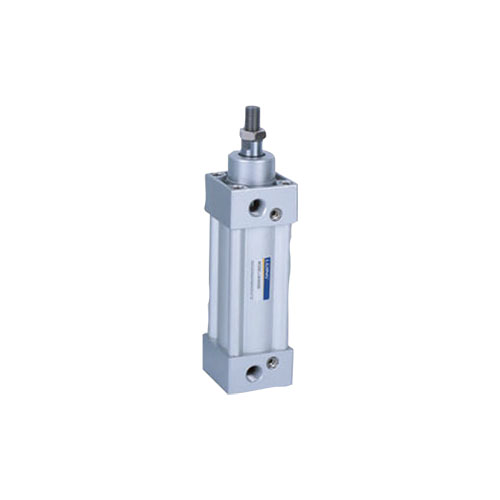

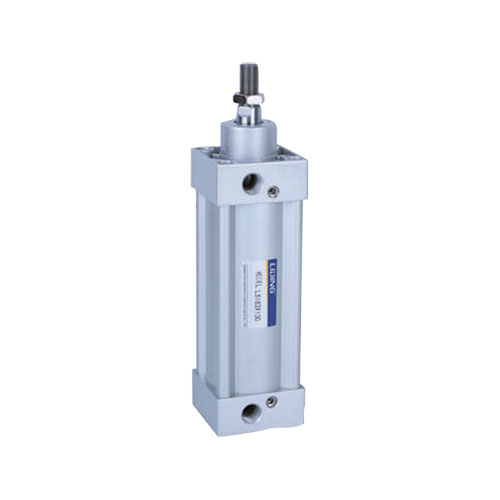

LSI 系列标准气缸

首页 / 产品中心 / 执行元件 / LSI 系列标准气缸

LSI 系列标准气缸

产品详情

0

查看: 14,095

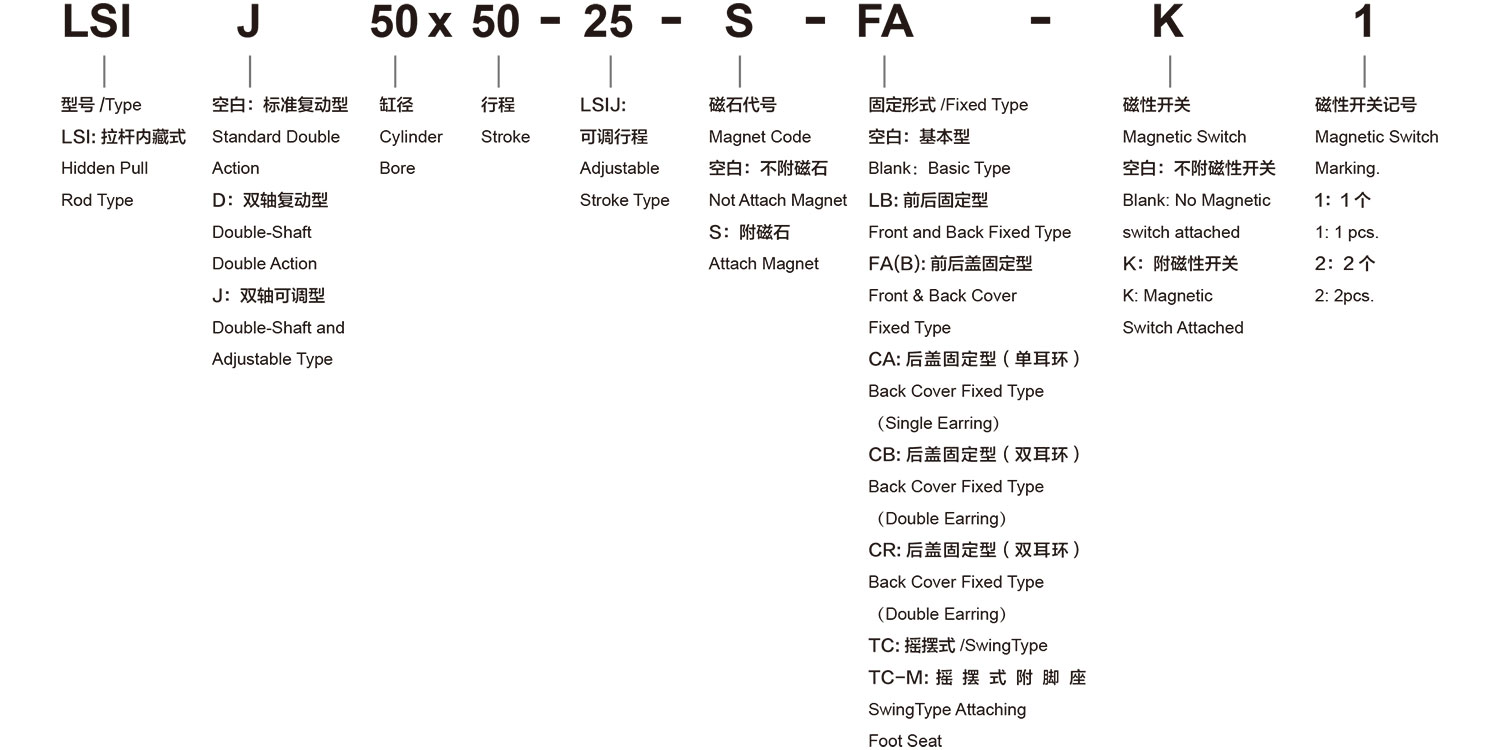

订购代号

规格

内径 (mm)	32	40	50	63	80	100	125	160	200
动作方式	复动型
工作介质	空气
※固定形式	基本型、 FA型、 FB型、 CA型、 CB型、 CR型、 LB型、 TC型、 TC-M型
使用压力范围	1～9Kgf/cm²
保证耐压力	13.5Kgf/cm²
使用温度范围	0～70℃
使用速度范围	500～800mm/s
缓冲形式	可调缓冲
缓冲行程	24					32
接管口径	G1/8	G1/4		G3/8		G1/2		G3/4

※LSID、LSIJ 的固定形式为：FA、FB、LB、TC、TC-M。

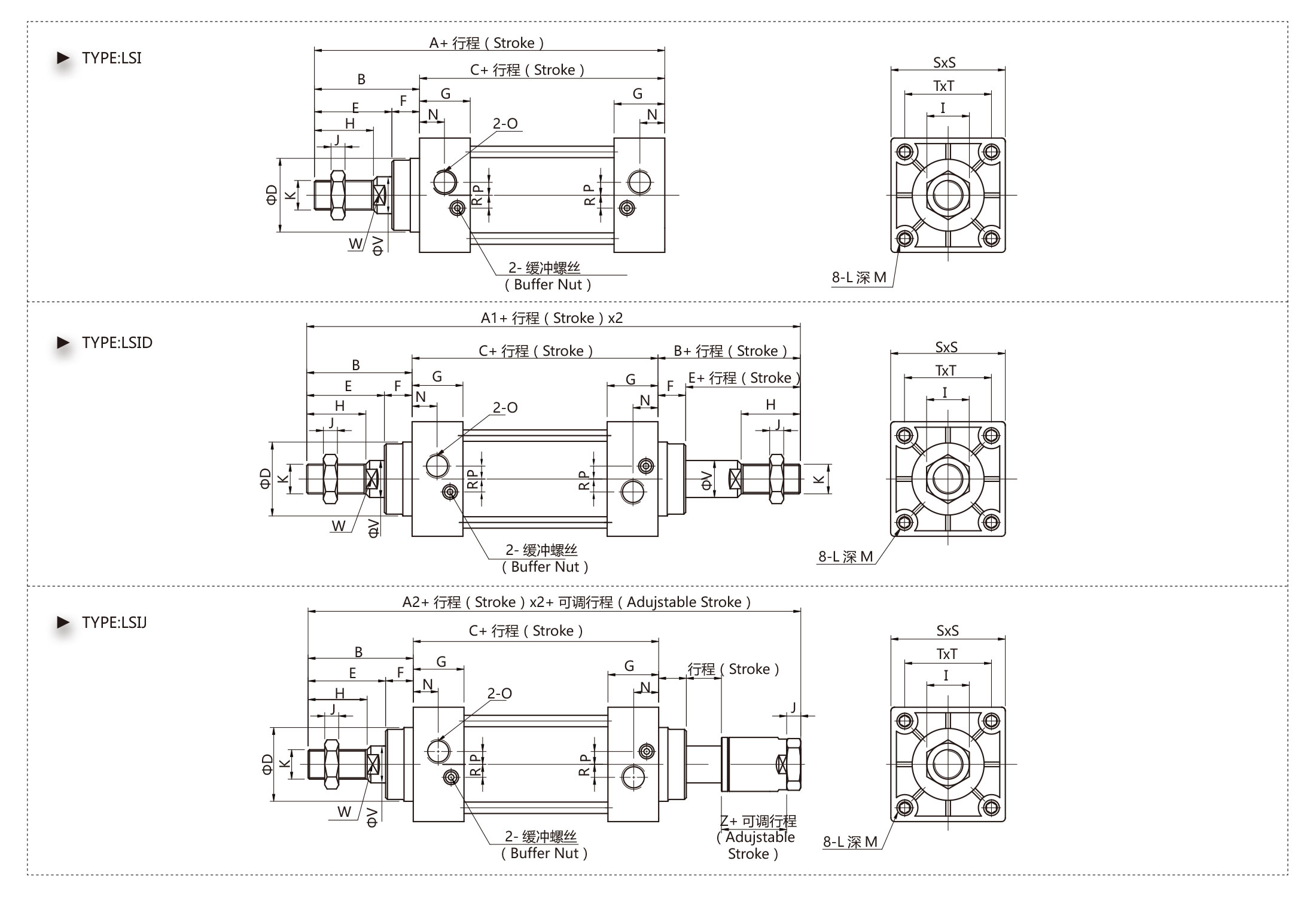

整体尺寸

尺寸表

符号/缸径(mm)	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	187	48	94	30	33	15	26	19.5	17	6	M10x1.25	M6
40	159	213	207	54	105	35	37	17	26	21	17		M12x1.25	M6
50	175	244	233	69	106	40	45	24	29.5	29	23	8	M16x1.5	M8
63	190	259	250	69	121	45	45	24	29.5	29	23	8	M16x1.5	M8
80	214	300	286	86	128	45	56	30	35	40	30		M20x1.5	M10
100	229	320	308	91	138	55	59	32	35	40	30	10	M20x1.5	M10
125	279	398	372.5	119	160	60	74	45	46	54	41	13.5	M27x2	M12
160	332	484	448	152	180	65	94	58	50	72	55	18	M36x2	M16
200	347	514	472	167	180		107	60	50		55	18	M36x2	M16

符号/缸径(mm)	M	O	P	R	S	T	V	W	Z
32	13	G1/8	4	6.5	46	32.5	12	10	21
40	14	G1/4	4	9	52	38	16	14	21
50	15.5	G1/4	5	10.5	65	46.5	20	17	23
63	16.5	G3/8	9	12	75	56.5	20	17	23
80	19	G3/8	11.5	14	95	72	25	22	29
100	19	G1/2	17	15	114	89	25	22	29
125	23	G1/2	14	14	140	110	32	27	35
160	25	G3/4	15	20	180	140	40	36	40
200	25	G3/4	15	20	220	175	40	36	40
